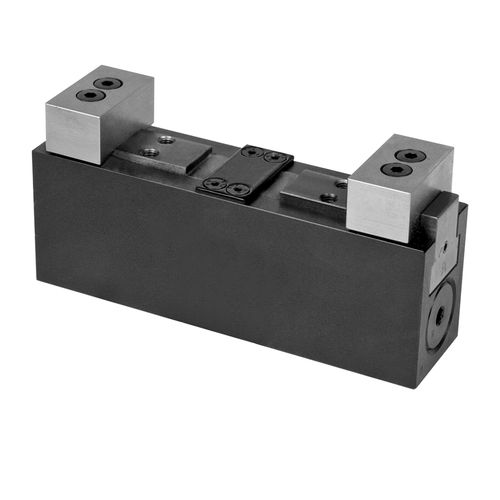

Mordaza flexible I4.130

para máquina herramientahidráulicacompacta

Las mordazas hidráulicas de posición flexible pue ­den blocar y apoyar las secciones inestables de una pieza a mecanizar que ya está posicio­nada y blocada en topes fijos. Gracias a su diseño compacto, puede montarse en un espacio muy reducido. Las mordazas hidráulicas son especialmente apropiadas para la fabricación en serie en aplicaciones automáticas. La función doble efecto del cilindro combinado con el engrase central y una buena protección contra virutas garantiza una seguridad de proceso elevada. Las mordazas hidráulicas con función de sujeción en posición flexible consiste de un cuerpo base muy delgado con 2 cilindros hidráulicos integ­rados. Las fuerzas del pistón se transmiten por dos correderas a los dos carros de sujeción que pueden desplazarse independientemente uno de otro. Durante el blocaje los dos carros de sujeción se acercan casi sin fuerzas a la pieza a mecanizar. Después aumenta la presión de sujeción y por lo tanto la fuerza de sujeción. Con la unión por chaveta los carros de sujeción están asegur­ados contra un desplazamiento. Por lo tanto la pieza a mecanizar está blocada de manera flotante sin deformarla. Todas las roscas y conexiones se encuentran al lado inferior para permitir la disposición de varios elementos de sujeción en un espacio muy reducido. Si la fijación desde abajo no es posible una placa adaptadora para la conexi­ón adosada y para la conexión con racores y tubos está disponible. Como accessorio hay también piezas brutas de mandíbulas que pueden adaptarse a los contornos de la pieza a mecanizar.
