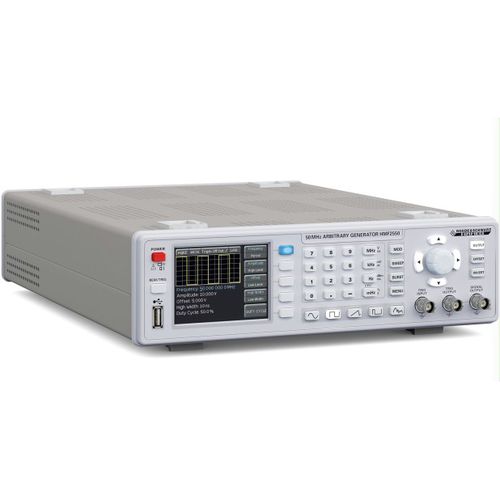

Generador de funciones R&S®HMF2525/HMF2550

de formas de onda arbitrariasde impulsosde señal cuadrada

Potente generador de pulsos Proporciona pulsos con una tasa de recurrencia de hasta 12,5 MHz/25 MHz; la anchura del pulso puede ajustarse de 15 ns a 999 s con una resolución de 5 ns. El tiempo de subida/caída puede seleccionarse entre 8 ns y 500 ns, una función muy útil para caracterizar la histéresis de entrada de dispositivos semiconductores Crea fácilmente formas de onda arbitrarias Las formas de onda arbitrarias pueden desarrollarse con software para PC. Las formas de onda almacenadas pueden cargarse a través del puerto USB frontal o importarse mediante el software complementario HMExplorer (disponible para descarga) Datos clave Gama de frecuencias: 10 μHz a 25/50 MHz Formas de onda triangulares de hasta 10 MHz Tensión de salida: de 5 mV a 10 V (Vpp) (en 50 Ω) Formas de onda: sinusoidal, cuadrada, triangular/rampa, impulso, arbitraria Generador de formas de onda arbitrarias: 250 Msample/s, 14 bit, 256 kpoint
