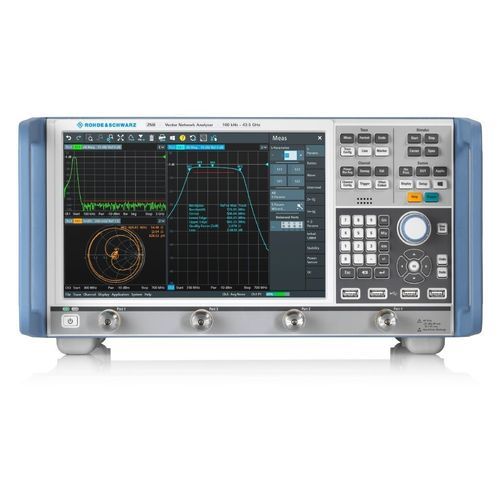

Analizador de señal R&S®ZNB

de red vectorialde armónicode intermodulación

Con rangos de frecuencia de 9 kHz a 4,5/8,5 GHz y de 100 kHz a 20/26,5/40/43,5 GHz, los analizadores de redes están diseñados para radio móvil, productos electrónicos y aplicaciones aeroespaciales y de defensa, y también pueden utilizarse en diseños de circuitos impresos de alta velocidad. El R&S®ZNB es ideal para el desarrollo, la producción y el mantenimiento de componentes de RF como amplificadores, mezcladores, filtros y cables. Datos clave Gama de frecuencias de 9 kHz a 43,5 GHz Dos o cuatro puertos Amplio rango dinámico de hasta 140 dB Tiempos de barrido cortos de 4 ms para 401 puntos Amplio rango de barrido de potencia de 98 dB Rendimiento de RF Diseñado para cumplir las normas más exigentes Los receptores R&S®ZNB combinan capacidad de manejo de alta potencia con alta sensibilidad y bajo ruido de traza. La unidad base R&S®ZNB tiene típicamente un rango dinámico de 140 dB. La opción R&S®ZNB8-B5x amplía el rango dinámico hasta 150 dB para medidas entre puertos. El analizador mide parámetros S con derivas de magnitud y fase muy bajas, normalmente inferiores a 0,01 dB/°C y 0,15°C. Un R&S®ZNB calibrado permite mediciones precisas durante varios días sin necesidad de recalibración.
