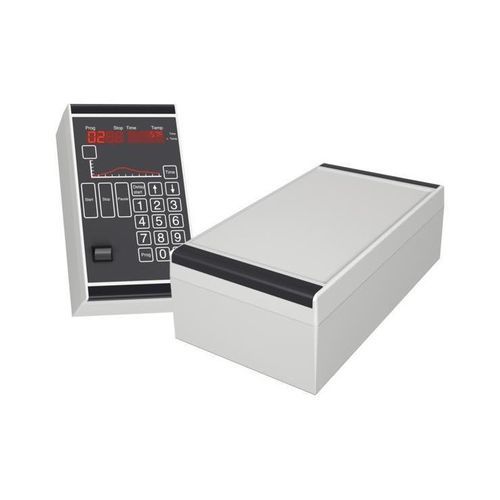

Caja eléctrica superficial technoPLUS

de plásticoIP66de exterior

Descripción del producto
technoPLUS es una serie de cajas para montaje en poste fabricadas en ASA (estabilizado UV) pensadas para equipos electrónicos en exterior. Incluyen una cavidad en la tapa para teclados de membrana o placas frontales, cubiertas de diseño clip-on que ocultan los tornillos y los canales de fijación, y soportes para mantener la tapa abierta. Existe una fijación opcional para poste/mástil para montaje con correas plásticas o metálicas. En el interior hay piezas roscadas para el montaje de PCB, placas y raíles de bornas. Hay disponibles prensaestopas y otros accesorios compatibles. Las versiones technoPLUS pueden suministrarse personalizadas según requisitos de instalación.

Características principales

• Material de la caja: ASA, estabilizado UV
• Color de superficie: similar a RAL 7035
• Posibilidad de montaje con la tapa puesta mediante canales de tornillo externos
• Cubiertas clip-on: polipropileno (PP), RAL 7016
• Soporte integrado para tapa y correas de retención
• Tornillería de tapa: acero inoxidable 1.4567, cautiva
• Cavidad integrada en la tapa para teclado de membrana o placa frontal
• Inflamabilidad: UL-94 HB
• Junta: junta moldeada de silicona (junta EMC opcional)

Resumen de producto (variantes)
Header: Article name | Type | Article number | Length (mm) | Width (mm) | Height (mm)
technoPLUS | TP 090 | 290.090.000 | 130 | 90 | 70
technoPLUS | TP 092 | 290.092.000 | 180 | 90 | 70
technoPLUS | TP 112 | 290.112.000 | 160 | 110 | 70
technoPLUS | TP 132 | 290.132.000 | 230 | 130 | 90
technoPLUS | TP 172 | 290.172.000 | 270 | 170 | 90

Datos técnicos
Tamaños: 5 tamaños estándar (ver resumen de producto)
Cavidad integrada en la tapa para teclados de membrana o placas frontales
Soporte de tapa integrado en polipropileno (PP)
Opcional: soporte para mástil/palo para montaje con correa
Caja: ASA, estabilizado UV, color similar a RAL 7035
Ángulo de desmoldeo 2° para extracción (la circunferencia interna disminuye 2° hacia la base)
Cubiertas clip-on: polipropileno (PP), RAL 7016
Materiales y colores especiales bajo pedido
Inflamabilidad: UL-94 HB
Sujeción: canales de tornillo externos separados que permiten montar con la tapa puesta
Fijación interna: piezas roscadas para PCBs, placas; opción para tornillos autotaladrantes
Grado de protección: IP66 estándar (EN 60529); IP67 (EN 60529) e IP69K (ISO 20653) opcionales
Junta: junta moldeada de silicona; junta EMC opcional
Tornillería de tapa: acero inoxidable 1.4567, cautiva
Personalización: servicio completo de personalización y soluciones listas para instalar disponibles

Especificaciones técnicas

• Serie / modelo: technoPLUS
• Material: ASA, estabilizado UV
• Acabado: similar a RAL 7035; cubiertas RAL 7016 (PP)
• Montaje: opción de fijación a poste/mástil; montaje posible con tapa puesta
• Fijación interna: pilares/plots roscados en tapa y base para PCBs, placas y raíles
• Estanqueidad: junta moldeada de silicona (junta EMC opcional)
• Protección de entrada: IP66 estándar; IP67 e IP69K opcionales
• Tornillería de tapa: acero inoxidable 1.4567, cautiva
• Inflamabilidad: UL-94 HB
• Personalización: mecanizado, rotulación, ensamblaje y soluciones completas bajo pedido
