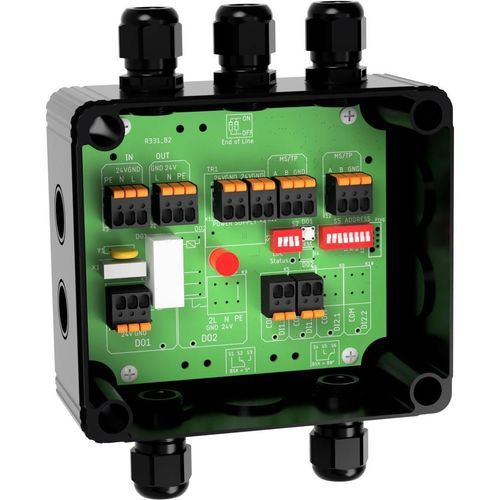

Módulo E/S digital FBB-2DI1DO-R.24.AMP

RS-485BACnetcon salida de relé

Información del producto
El FBB-2DI1DO-R.24.AMP es un módulo E/S compacto con 2 entradas digitales y 1 salida de relé para tareas de conmutación descentralizada. Está diseñado para el control de compuertas cortafuegos motorizadas y la señalización de la posición de la compuerta (finales de carrera ABIERTO/CERRADO), así como para aplicaciones generales de Remote I/O y recopilación de datos.

Medición de tiempos de funcionamiento y diagnóstico
El módulo soporta la medición de tiempos de funcionamiento para compuertas cortafuegos motorizadas. En cada operación se miden los tiempos de apertura y cierre y el tiempo muerto (tiempo hasta que se detecta la salida de la posición inicial). Los tiempos medidos se comparan con valores máximos configurables establecidos durante la puesta en servicio para apoyar el diagnóstico y el mantenimiento.

Opciones y variantes

• Tensión de alimentación: disponible en versiones 24 V (AC/DC) o 230 V. En las variantes R.230 la tensión de alimentación se utiliza como alimentación de salida para los contactos del relé (L se conmuta a la salida digital a través del contacto del relé).
• Opción "AMP": variantes de módulo con conectores enchufables tipo AMP para conexión rápida a compuertas cortafuegos con cables preconfeccionados suministrados por los fabricantes.

Especificaciones técnicas

• Modelo: FBB-2DI1DO-R.24.AMP
• Función: 2 entradas digitales (DI), 1 salida relé (DO)
• Salida relé (variantes R.230): 230 V, 16 A
• Adecuado para: tareas de conmutación descentralizada, control de compuertas cortafuegos motorizadas y señalización de posición, Remote I/Os generales
• Medición de tiempos: medición de apertura/cierre y tiempo muerto, comparación con valores máximos definidos en la puesta en servicio
• Variantes: FBB-4DI2DO.R.xxx y FBB-2DI1DO.R.xxx disponibles en varias configuraciones
• Opciones de alimentación: 24 V AC/DC (±10%) o 230 V AC (±10%) según el modelo
• Interfaz de bus: RS485, galvanicamente aislada; Protocolo: BACnet MS/TP
• Baudios soportados: 9.600; 19.200; 38.400; 57.600; 76.800; 115.200 (autobauding soportado)
• Memoria: uPC interna; EEPROM para configuración con hasta 100.000 ciclos de escritura
• Ambiente: Temperatura de funcionamiento 0...50°C; Almacenamiento/transporte -10...70°C; Humedad relativa 10...90% sin condensación
• Grado de protección: IP54 para variantes .AMP; IP66/IP67 disponibles según la entrada de cable
• Dimensiones caja: 160 x 140 x 81 mm
• Peso: 0,427 kg
• Número de producto / SKU: 00003222
