Módulo de control RS485 RBT20

Información del producto

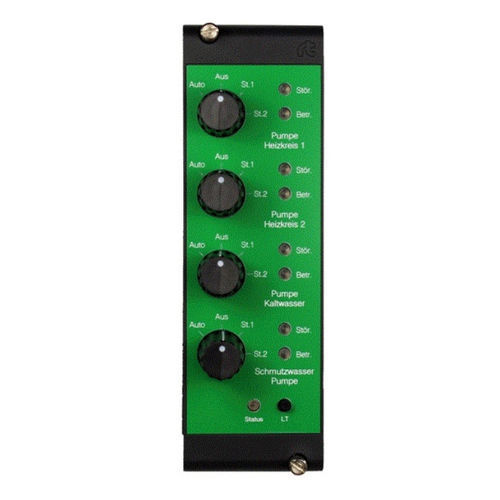

El módulo de control romutec RBT20 dispone de cuatro interruptores (Auto - Apagado - Mano 1 - Mano 2) para accionar o anular manualmente cuatro salidas digitales situadas en un DDC u otros equipos de campo conectados. Las salidas digitales se controlan mediante comandos por bus a través de una conexión Modbus y pueden utilizarse para controlar actuadores de 1 o 2 posiciones, válvulas u otros equipos similares. Las ocho LED del módulo indican mensajes de funcionamiento y de fallo (por ejemplo helada, filtro, correa) y mensajes de estado como la posición de compuertas. Los colores de los LED son rojo, verde y naranja. La prueba de luces puede activarse mediante comando por bus o localmente con el pulsador de prueba situado en el módulo. Un registro dedicado muestra si y qué interruptor se ha movido desde la última lectura; la lectura del registro pone a cero todos los bits. Los cambios múltiples de posición entre lecturas siguen reportándose como una modificación. Para la configuración del sistema (direccionamiento, número máximo de módulos por un maestro Modbus, montaje, conexión al bus), consulte el capítulo Configuración.

Características / Especificaciones

• Modelo: RBT20
• Función: Módulo de control con 4 interruptores (Auto / Apagado / Mano 1 / Mano 2) para accionar o anular manualmente 4 salidas digitales
• Interfaz: Modbus (comandos por bus para controlar salidas digitales y LED)
• Salidas digitales: 4 DO, aptas p. ej. para actuadores de 1 o 2 posiciones
• Indicaciones LED: 8 mensajes (operación, fallos como helada, filtro, correa; estados como posiciones de compuertas). Colores LED: Rojo, Verde, Naranja
• Prueba de luces: mediante comando por bus o pulsador de prueba local
• Consulta de interruptores: registro que indica si/qué interruptor se movió desde la última lectura; la lectura reinicia los bits
• Nota de integración: Direccionamiento, número máximo de módulos por maestro Modbus, montaje y conexión al bus según el capítulo Configuración
• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Referencia (SKU): 00003001
• Peso: 0,081 kg
• Fecha de publicación: 2026-04-28

Integración e instalación
Configure las direcciones Modbus y el cableado conforme al capítulo Configuración. Respete los límites sobre el número de módulos por maestro Modbus y siga las instrucciones de montaje para asegurar una comunicación de bus fiable.

Casos de uso

• Control manual o remoto de actuadores de 1 o 2 posiciones
• Control de ventiladores, válvulas y compuertas
• Indicación de estado y señalización de fallos mediante LEDs
