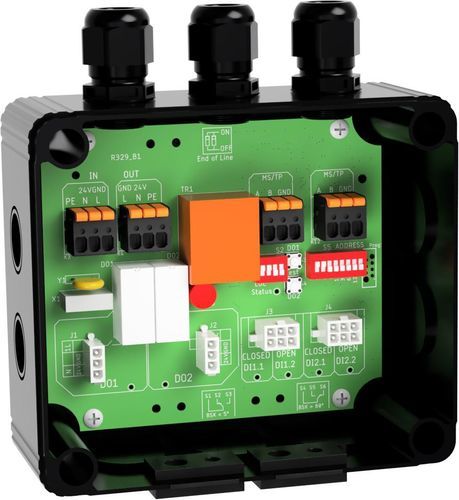

Módulo E/S digital FBB-4DI2DO.R

RS-485Modbus RTUde 4 E

Resumen del producto
El módulo de interfaz FBB-4DI2DO.R.xxx proporciona cuatro entradas digitales y dos salidas por relé para tareas de conmutación descentralizadas. Es apropiado para el control de hasta dos compuertas cortafuego motorizadas (BSK) con retroalimentación (finales de carrera ABIERTO/CERRADO), o como puntos de E/S remotos generales en sistemas de climatización y protección contra incendios.

Supervisión de tiempo de funcionamiento medido
El módulo admite la supervisión del tiempo de funcionamiento medido para BSK motorizadas. Los tiempos de funcionamiento se registran en cada movimiento del actuador para determinar las duraciones totales de apertura y cierre y medir el tiempo muerto (el retraso hasta que se detecta la salida de la posición inicial). Los valores medidos se comparan con valores máximos de referencia configurados durante la puesta en servicio para detectar desviaciones.

Variantes y opciones
La familia FBB-4DI2DO.R.xxx (y FBB-2DI1DO.R.xxx) está disponible en varias variantes y opciones:

• Alimentación: 24 V o 230 V. En la variante R.230 la tensión de alimentación se utiliza como alimentación de salida del relé (la fase L = 230V se conmuta a la salida digital a través del contacto del relé).
• Opción "AMP": variantes de módulo con enchufes AMP desmontables para aceptar cables/conectores prefabricados que suelen suministrarse con los actuadores BSK.

Aplicaciones
Diseñado para conmutación y monitorización descentralizadas en aplicaciones de ventilación y protección contra incendios. Usos típicos: accionamiento y monitorización de tiempos de funcionamiento de compuertas cortafuego motorizadas (BSK) e implementación como E/S remotas en redes de automatización de edificios.

Especificaciones técnicas

• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Número de producto / SKU: 00003219
• Modelo/Serie: FBB-4DI2DO.R (serie FBB-4DI2DO.R.xxx)
• Entradas: 4 entradas digitales
• Salidas: 2 salidas por relé
• Calificación del relé (variante R.230): utiliza la tensión de alimentación como señal de salida (L = 230V conmutado a través del contacto del relé); capacidad de corriente del relé 16 A
• Opciones de alimentación: 24 V o 230 V
• Opción: "AMP" = variantes con enchufes AMP prefabricados para cables BSK
• Uso previsto: control de hasta dos compuertas cortafuego motorizadas (BSK); puntos de datos descentralizados / E/S remotas
• Funciones: medición de tiempos de funcionamiento (apertura/cierre), medición de tiempo muerto, comparación con valores máximos de referencia configurados
• Variantes compatibles: FBB-2DI1DO.R.xxx y otras variantes de la serie FBB
• Peso: 0.465 kg
• Fecha de lanzamiento (meta): 2026-04-28
