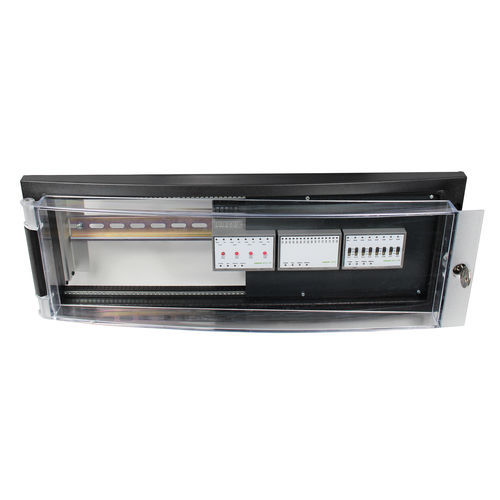

Caja eléctrica de control IBGTflex4084S

superficialen riel DINde plástico

Información del producto
El marco de montaje IBGTflex4084S está diseñado para instalar dispositivos en riel DIN en la puerta de un armario de control, proporcionando un frente con placas de cobertura que impiden la visión del interior del armario.

Sellado y protección
El marco cubre los cantos de corte y ofrece la clase de protección IP54 mediante un sello perimetral de poliuretano. Puede cerrarse con la cerradura 3524E.

Materiales, seguridad y condiciones ambientales
Material: plástico ABS (PA6-GF10) y Makrolon
Color: similar a RAL 7039
Conforme a CE
Comportamiento frente al fuego: similar a UL94 V2, autoextinguible
Condiciones ambientales: temperatura de funcionamiento 0...50 °C; transporte/almacenamiento -20...+70 °C; humedad relativa 5...95% sin condensación

Dimensiones e instalación
Dimensiones totales (An x Al x Pr): 483 x 178 x 154 mm
Apertura recomendada: 450 x 150 mm
Profundidad de instalación (marco): 127 mm; profundidad total (estructura completa): 154 mm
Capacidad para dispositivos en riel DIN ancho: hasta 426 mm
Profundidad de instalación de los dispositivos: min 45 mm, max 125 mm
El marco se fija a la puerta del armario con 4 tornillos M6 (incluidos).

Accesorios (disponibles)

• Riel DIN, 430 mm
• Placa ciega 3HE, 4TE
• Llave de repuesto para cerradura 3524E
• Partes laterales con accesorios de montaje
• Remaches y tornillos para fijar el riel DIN al marco

Artículos suministrados / montaje
Marco de montaje con 4 tornillos M6 para fijación a la puerta del armario (tornillos incluidos).

Notas
Las placas frontales cierran la vista hacia el interior del armario y pueden fabricarse a medida. El marco cubre los cantos de corte y asegura la protección IP54 mediante el sello perimetral de poliuretano.

Especificaciones técnicas

• Modelo: IBGTflex4084S
• Número de producto / SKU: 00003012
• Marca: romutec Steuer- und Regelsysteme GmbH
• Peso: 0,8 kg
• Clase de protección: IP54 (sello perimetral de poliuretano)
• Cerrable: compatible con cerradura 3524E
• Patente: DE Patent-Nr. 10 2004 049 708.7
• Material: plástico ABS (PA6-GF10) y Makrolon
• Color: similar a RAL 7039
• Comportamiento frente al fuego: similar a UL94 V2, autoextinguible
• Temperatura de servicio: 0...50 °C
• Temperatura transporte / almacenamiento: -20...+70 °C
• Humedad relativa: 5...95% sin condensación
• Dimensiones totales (An x Al x Pr): 483 x 178 x 154 mm
• Profundidad de instalación (marco): 127 mm
• Capacidad de ancho para dispositivos en riel DIN: hasta 426 mm
• Profundidad de instalación de dispositivos: min 45 mm, max 125 mm
• Montaje: fijado a la puerta del armario con 4 x tornillos M6 (incluidos)
• Accesorios suministrados / opcionales: riel DIN 430 mm, placa ciega 3HE 4TE, llave de repuesto para 3524E, piezas laterales, remaches y tornillos para riel DIN
