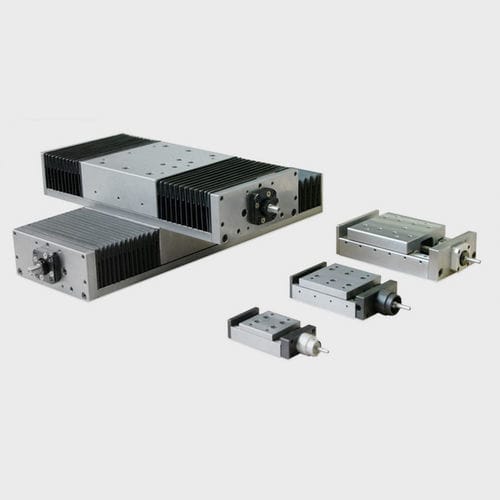

Mesa de guiado mecánica TV series

de tornillomotorizadade precisión

Mesas lineales de precisión, de tipo modular para montaje en X,Y,Z y en ejes múltiples. Accionamiento por motor con control CNC, movimiento sobre raíles de rodillos cruzados y husillos a bolas. Gran rigidez y capacidad de carga. Las mesas de la serie TV se utilizan para la realización de sistemas de posicionamiento, para el uso general en la auto mación industrial y para operaciones mecánicas ligeras. Las cargas admisibles indicadas en las tablas deben considerarse como valores teóricos máximos tanto para el sistema de raíles como para la carga de empuje sobre el tornillo de arrastre. Para una correcta utilización de las tablas en cuanto a precisión, rigidez, vida útil y seguridad del sistema, es necesario considerar los coeficientes de seguridad adecuados. Para ello, véanse las tablas y métodos de cálculo en los capítulos específicos de los Catálogos ROSA SISTEMI para carriles y husillos de accionamiento Aunque la velocidad máxima admisible para las mesas es de hasta 40-50 m/min, estos valores nunca se alcanzarán teniendo en cuenta la corta carrera de las mesas, las aceleraciones necesarias y el reducido paso de los husillos a bolas. Desde el punto de vista de la velocidad, la limitación viene dada por el husillo a bolas, del que se derivan los valores admisibles. Velocidad máxima de rotación del husillo a bolas (n) 2400 n/min Paso del husillo (p) en mm Los husillos a bolas y los raíles se han lubricado correctamente durante el montaje, es decir, se ha utilizado aceite para los raíles y grasa para los husillos a bolas. No obstante, hay que comprobar de vez en cuando las condiciones de lubricación del sistema y, si es necesario, restablecer las condiciones iniciales. Las mesas TV2/TV3 permiten la instalación de sistemas de centralizados de lubricación por aceite. Las tablas se suministran junto con la documentación específica sobre los lubricantes recomendados.
