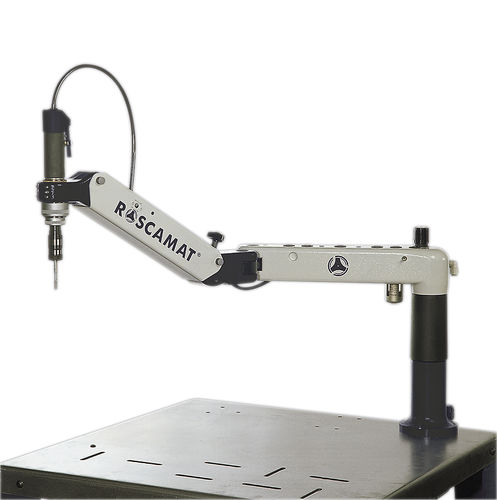

Máquina de roscado neumática ROSCAMAT 400

con brazo articuladoverticalhorizontal

La máquina, que puede fijarse fácilmente a un banco o mesa de trabajo mediante tres tornillos M8 o una simple abrazadera de fijación, consta de un brazo radial con un radio de giro de 360º. Está conectado a un brazo giratorio de movimiento vertical que mantiene siempre la perpendicularidad respecto al plano de referencia, que es la superficie de apoyo de la máquina. Está equipado con un motor neumático que incluye una unidad de aire (lubricador + filtro + regulador) para su correcto funcionamiento. Para su acoplamiento a dicho motor se dispone de un sistema modular consistente en una serie de 7 módulos de cambio rápido (reductores). Gracias a ello se dispone de 7 velocidades de salida (90, 170, 300, 550, 750, 1050 y 2100 rpm) permitiendo adaptar la velocidad de roscado a cada tipo de rosca. La empuñadura permite equilibrar el brazo basculante y posicionarlo a conveniencia del operario. El sistema modular admite los portamachos de cambio rápido con o sin embrague de seguridad en función del trabajo previsto (agujeros ciegos o pasantes). Capacidad de roscado desde M2 hasta M24 (M27) El ROSCAMAT 400 puede suministrarse con un cabezal articulado - C43 -. Este soporte de fácil manejo puede ajustarse en cuatro posiciones diferentes separadas 90º. Sistema modular El sistema modular proporciona un nuevo concepto en el uso de las roscadoras de brazo articulado. Accionados desde un único motor, están disponibles siete módulos de velocidad diferentes con sus pares de potencia correspondientes. Los siete módulos de velocidad de cambio rápido proporcionan la velocidad y el par necesarios para cada tipo de roscado, desde roscas M2 a M24
