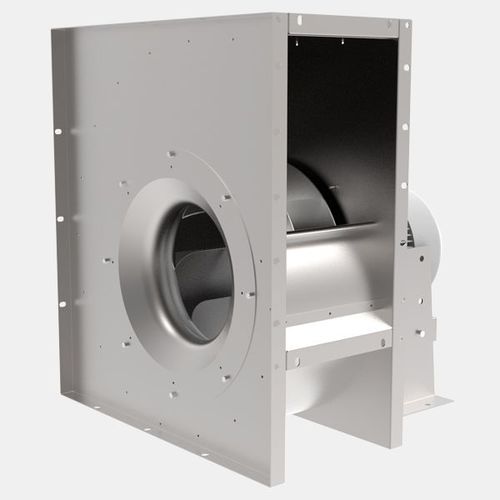

Ventilador centrífugo EHN

de refrigeraciónde aluminiode acero

Propiedades - caudales hasta 21.000 m³/h - tamaño: 200 - 630 mm (diámetro del impulsor) - carcasa de chapa de acero galvanizado - posición de la carcasa: LG o RD - motor estándar IEC, IP55, clase térmica F - rodetes curvados hacia atrás - caja de bornes directamente en el motor, IP55 - protección del motor mediante termistores PTC Carcasa La carcasa es de chapa de acero galvanizado. Las piezas laterales y la placa espiral están unidas entre sí mediante remaches. A partir del tamaño 200, los motores se montan directamente con brida. A partir del tamaño 225, los motores se montan en una consola. Bajo pedido, se puede suministrar con revestimiento de plástico. Rodetes Los rodetes de los tipos EHN ... se fabrican con álabes curvados hacia atrás completamente de aluminio. Los conos de entrada de chapa de acero galvanizado están atornillados a la carcasa. Los rodetes, junto con el cubo del rodete, están equilibrados dinámicamente en dos niveles con el rotor según el nivel de calidad G 2,5 / G 6,3 conforme a DIN ISO 21940-11. Conexión eléctrica La conexión eléctrica se realiza a través de la caja de bornes del motor con clase de protección IP55.
