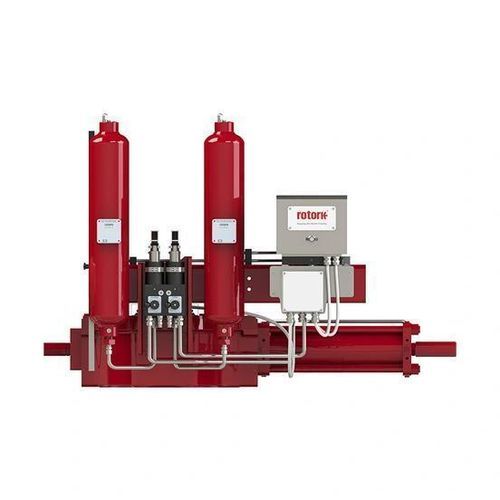

Actuador para válvula hidráulico GO

manuallinealtipo cuarto de vuelta

Descripción del producto
Los actuadores GO gas-over-oil convierten el gas de tubería en aceite hidráulico presurizado para proporcionar accionamiento hidráulico fiable a actuadores de cuarto de vuelta y lineales. El gas no entra en el cilindro hidráulico: presuriza el aceite en depósitos dedicados que alimentan actuadores scotch yoke, cremallera y piñón o lineales de doble efecto.

Características

• Disponibles en configuraciones scotch yoke, cremallera y piñón y lineal de doble efecto
• Amplia gama de opciones de control de alta presión para operación precisa
• Controles diseñados para operar a la presión completa de la tubería, evitando puntos de fallo en reguladores
• Colector modular e integrado que reduce accesorios externos y riesgo de fugas
• Opciones de lógica de control de baja o alta presión
• Control local mediante válvulas de asiento accionadas por palanca en el colector multifunción
• Depositos gas/aceite y de gas de potencia homologados PED o ASME
• Control de velocidad bidireccional como estándar mediante válvulas de control de flujo hidráulico ajustables
• Bomba manual para operación en caso de pérdida de suministro neumático
• Manómetro de acero inoxidable con escala psi/bar para supervisión de la presión de gas
• Tiempo de carrera ajustable mediante dos válvulas de control de flujo hidráulico para actuación suave y precisa
• Protección de ingreso certificada IP 66M/67M
• Conforme a PED 2014/68/EU
• Aprobaciones para áreas peligrosas: ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 mínimo; UL/CSA Class I Division 1 Group C,D NEMA 3 mínimo; Class II Division 1 Groups E,F,G NEMA 3 mínimo

Aplicaciones
Diseñado para instalaciones con una fuente local de gas de tubería de alta presión donde se requiere accionamiento hidráulico robusto y probado en servicio para válvulas y compuertas en procesos industriales, petróleo y gas y servicios públicos.

Especificaciones técnicas

• Tipos de actuación: scotch yoke, cremallera y piñón, lineal de doble efecto
• Fuente hidráulica: gas de tubería convertido en aceite hidráulico presurizado mediante depósitos gas-over-oil
• Lógica de control: opciones de baja o alta presión; válvulas de asiento accionadas por palanca locales
• Control de velocidad: válvulas de control de flujo hidráulico ajustables; regulación bidireccional
• Funcionamiento manual: bomba manual dedicada para escenarios de pérdida neumática
• Instrumentación: manómetro de acero inoxidable (psi/bar)
• Depósitos: depósitos gas/aceite y de gas de potencia homologados PED o ASME
• Carcasa y protección de entrada: certificado IP 66M/67M
• Directivas y aprobaciones: PED 2014/68/EU; ATEX/IECEx y clasificaciones US/Canadá (UL/CSA) según referencia
