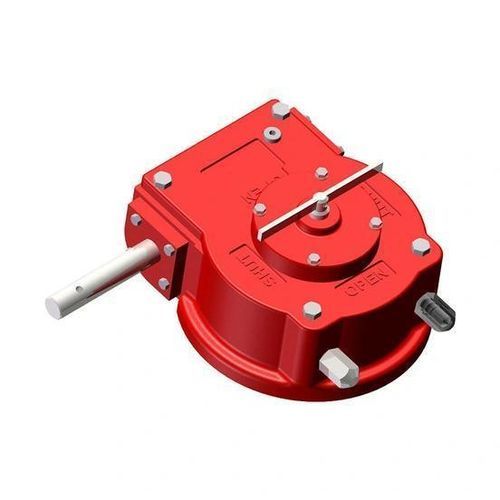

Actuador para válvula manual AB-CS

tipo cuarto de vuelta90°de acero inoxidable

Resumen del producto
Los actuadores de engranaje cuarto de giro Rotork serie 'AB-CS PR' son unidades industriales diseñadas para permanecer continuamente sumergidas en medios limpios y corrosivos. Los modelos incorporan indicador de posición, ejes de entrada y cubiertas de pernos de tope en acero inoxidable 316, y cuentan con doble protección mediante juntas tóricas y sellos tipo placa G. Apto para aplicaciones químicas, energía, obras hidráulicas, HVAC y uso industrial general.

Aplicaciones

• Química
• Energía
• Obras hidráulicas
• HVAC
• Aplicaciones industriales generales

Características

• Carcasa de hierro fundido
• 15 modelos hasta 32.000 Nm (283.224 lbf.in.) de par de salida
• Construcción robusta
• Rodamientos axiales de agujas
• Recorrido: 0 - 90° (±5° ajustable)
• Doble junta tórica en el cuadrante
• Doble sellado tipo placa G
• Indicador de posición con doble junta tórica en acero inoxidable 316
• Todas las roscas selladas con Loctite 572
• Relleno de grasa: 90%
• Imprimación

Especificaciones técnicas

• Serie: actuadores de engranaje cuarto de giro AB-CS PR
• Material de la carcasa: hierro fundido
• Indicador de posición, ejes de entrada y cubiertas de pernos de tope: acero inoxidable 316
• Sellado: doble junta tórica; doble sellado tipo placa G
• Rodamientos: rodamientos axiales de agujas
• Recorrido: 0–90° con ajuste ±5°
• Rango de par de salida: hasta 32.000 Nm (283.224 lbf.in.) en 15 modelos
• Protección de roscas: todas las roscas selladas con Loctite 572
• Relleno de grasa: 90%
• Acabado: imprimación
