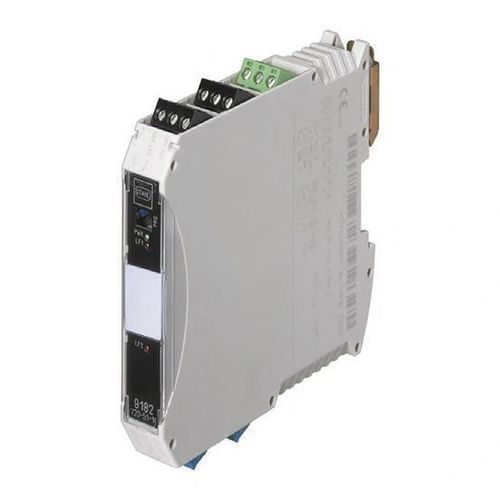

Barrera de seguridad eléctrica de seguridad intrínseca EXL-IM-9182

para zona peligrosapara sensor de temperaturapara riel DIN

Visión general
Módulo de interfaz intrínsecamente seguro (Ex-i) que convierte señales de sensores pasivos (p. ej. PT100) en salidas activas de corriente o tensión, diseñado para instalación en área segura. El EXL-IM-9182 incorpora un circuito de entrada intrínsecamente seguro: el sensor se instala en la zona peligrosa y el módulo en la zona segura.

Características

• Designación: EXL-IM-9182-10-51-11s C2305 TMU
• Alimentación: 24 V CC
• Protección contra inversión de polaridad
• Transmisor para sensores analógicos pasivos y sin potencial (serie ExSens), conexión 2/3/4 hilos
• Configuración mediante software o DIP-switches
• Entradas: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm
• Salida: 4…20 mA (conector adicional para 0…10 V)
• Indicación de funcionamiento por LED
• Dimensiones (An × Al × Pr): 17,6 × 99 × 114,5 mm
• Montaje en riel DIN; módulo para instalar en área segura
• Entrega: 1 módulo Ex-i para montaje en riel DIN
• Accesorio opcional: sensores analógicos tipo ExSens

Especificaciones técnicas

• Alimentación: 24 V CC
• Protección contra inversión de polaridad: Sí
• Tipos de entrada: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm (sensores analógicos pasivos y sin potencial; serie ExSens; 2/3/4 hilos)
• Salida: 4…20 mA (conector adicional para 0…10 V)
• Configuración: Software o DIP-switches
• Indicación de funcionamiento: LED
• Dimensiones (An × Al × Pr): 17,6 × 99 × 114,5 mm
• Montaje: Riel DIN (instalación en área segura)
• Contenido de la entrega: 1 módulo Ex-i para montaje en riel DIN
• Accesorio opcional: sensores analógicos tipo ExSens
