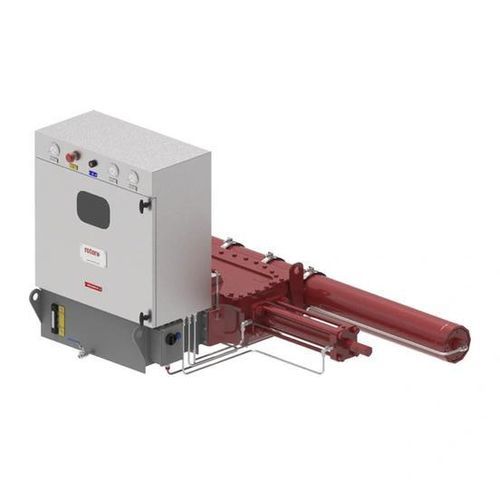

Actuador para válvula hidráulico M-EH

electromecánicoelectrohidráulicomecánico

Descripción general
Las soluciones electrohidráulicas modulares M-EH ofrecen automatización de válvulas para aplicaciones on/off con módulos mecánicos y de control configurables, aptas para infraestructuras de baja potencia.

Básico (on/off)

• Diseñado para operaciones on/off simples sin prueba de recorrido parcial (PST) ni diagnósticos avanzados; sistema autónomo basado en relés con bajo consumo y manejo de la señal de entrada por el usuario final.
• Control remoto mediante señal cableada (lógica electromecánica)
• Indicaciones locales mediante manómetros y sensores de posición: posición de la válvula, presión del actuador y acumulador, nivel de aceite, temperatura
• Caudal mínimo 30 l/min (ajustable), ampliable según requisitos del cliente
• Acumulador opcional para respaldo de presión
• Adecuado para infraestructuras de baja potencia (incluido solar) para operación y espera

Avanzado (on/off)

• Controlador inteligente PLC/EHPC210: programable para lógica personalizada
• Control local, configuración no intrusiva y fácil resolución de problemas mediante HMI digital de uso intuitivo
• Soporte opcional de protocolos de red: Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indicaciones locales mediante HMI: posición, presión del actuador y acumulador, nivel de aceite, temperatura
• Arquitectura mecánica modular y flexibilidad funcional del controlador — desde on/off básico hasta votación múltiple (1oo1, 1oo2, 2oo2) para ESD con clasificación SIL
• Prueba de recorrido parcial (PST), prueba de recorrido completo, prueba de electroválvula, monitorización del acumulador y detección de rotura de línea para diagnósticos detallados a través de protocolos de red modernos
• Nivel de integridad de seguridad hasta SIL 3
• Armario bloqueable opcional para evitar operaciones no autorizadas

Características / especificaciones técnicas

• Serie: M-EH modular electro-hydraulic
• Caudal mínimo: 30 l/min (ajustable)
• Acumulador opcional para respaldo de presión
• Controlador: PLC/EHPC210 (programable)
• Protocolos de red soportados (opcional): Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indicaciones locales vía HMI o manómetros: posición, presión del actuador y acumulador, nivel de aceite, temperatura
• Arquitectura mecánica modular; soporta configuraciones de votación múltiple (1oo1, 1oo2, 2oo2) para ESD con clasificación SIL
• Pruebas soportadas: prueba de recorrido parcial (PST), prueba de recorrido completo, prueba de electroválvula, monitorización de acumulador, detección de rotura de línea
• Nivel de integridad de seguridad: hasta SIL 3
• Adecuado para infraestructuras de baja potencia (incluido solar) para operación y espera
• Armario bloqueable opcional para evitar operaciones no autorizadas
