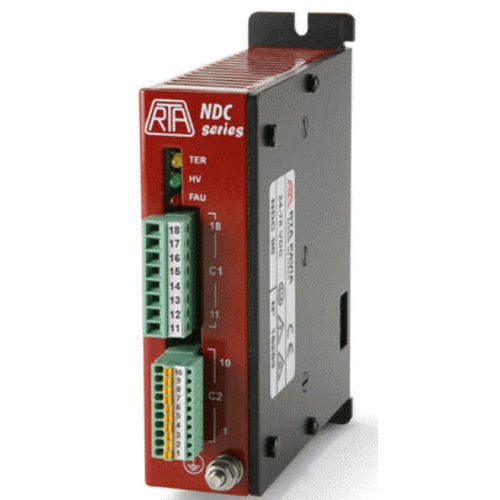

Control de motor paso a paso NDC 94

CC

► Serie de accionamientos chopper bipolares ministep, adecuados para accionar motores paso a paso bifásicos de potencia media, con cuatro, seis u ocho terminales. ► Solución compacta, fácil de usar y rentable. Este sistema está diseñado para un fácil montaje dentro de un armario eléctrico metálico. ► Objetivo: aplicaciones de potencia media y media-baja sin requisitos de configuración especiales, pero que necesitan un gran rendimiento dinámico, alta fiabilidad, bajo ruido acústico y reducción de las vibraciones mecánicas. ► Función de micropaso hasta 4.000 paso/rev. ► Función de amortiguación electrónica para reducir aún más el ruido acústico y las vibraciones mecánicas a baja y media velocidad. ► Conectores separados para señales lógicas y conexiones de alimentación. ► Las señales de entrada y salida optoaisladas y diferenciales facilitan la interconexión con los sistemas de control más utilizados. ► Versión: variador alojado en una caja metálica de 110 x 108 x 34 mm, equipada con conectores enchufables. ► Gama de tensiones de funcionamiento: 24-75 VDC. ► Gama de corrientes: 0,6-2 amperios. Ajuste de hasta ocho valores posibles mediante dip-switch. ► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 y 4.000 pasos/revolución. Ajuste mediante dip- switch. ► Reducción automática de la corriente con el motor parado. ► Protecciones: -Protección contra subtensión y sobretensión. -Protección contra cortocircuito en las salidas del motor. -Protección contra sobretemperatura con sensor térmico. ► Entradas optoaisladas compatibles con señales de control diferenciales. ► Posibilidad de desconectar la corriente del motor con una señal lógica externa. ► CHOPPER de alta eficiencia con salida de etapa final MOSFET.
