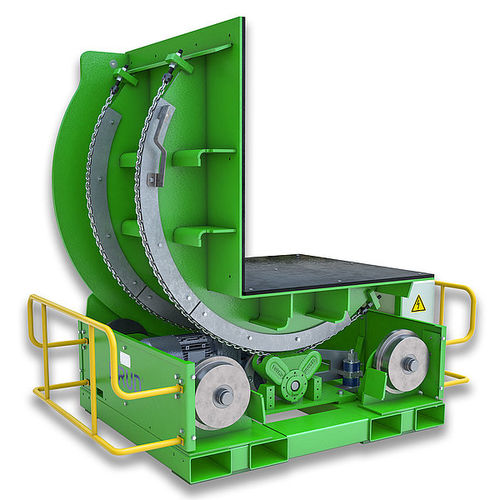

Aparato de levantamiento y volteo de plataforma RUD TECDOS TM

con plataformaportátilgiratorio

Descripción
El dispositivo de volteo RUD TECDOS TM permite girar, rotar e inclinar moldes de inyección, troqueles de punzonado y herramientas de conformado de hasta 64 000 kg (64 t). La unidad compacta es móvil, no requiere anclaje al suelo y puede desplazarse con carretilla elevadora. El mando a distancia facilita una manipulación rápida y segura en producción y mantenimiento.

Funciones clave y funcionamiento
El TECDOS TM (volteador / traviesa de volteo / mesa giratoria) realiza operaciones de volteo, rotación e inclinación. Está controlado por mando a distancia y está diseñado para un manejo ergonómico por un solo operario, reduciendo manipulaciones manuales y riesgos.

Construcción y componentes / Accesorios

• Superficies de apoyo: superficies a medida disponibles bajo pedido para adaptar la geometría del molde.
• Protección de contacto (opcional): placa protectora para evitar el acceso del operario a la zona de peligro (amarillo/negro).
• Soporte de protección (opcional): diseño de aro que proporciona protección de distancia para zonas delanteras y traseras.

Ventajas resumidas

• Dispositivo de volteo que protege las piezas para la industria del moldeo por inyección.
• Mejora la seguridad del operario y de los moldes durante la manipulación.
• Manipulación ergonómica de los moldes por un solo operario.
• Reducción de tiempo y costes al voltear moldes y matrices.
• Diseño móvil: no requiere anclaje permanente.
• Construcción robusta, flexible y de fácil mantenimiento.
• Posibilidad de ampliar la garantía.

Soportes / Opciones
Se ofrecen múltiples opciones de soportes y placas: soportes estándar, soportes con hueco, revestimiento PE, placas ranuradas en T, perforado individual, portarrollos/soporte de carrete, tiras de apoyo, sobres de mesa con hueco, ayudas de centrado y soportes con ayudas de centrado.

Tabla de datos técnicos (extracto)
TIPO | SUPERFICIE DE LA MESA EN MM | ALTURA DE LA MESA EN MM | CAPACIDAD EN KG | PESO APROX. EN KG
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

Características / especificaciones técnicas

• Serie: RUD TECDOS TM
• Volteo, rotación e inclinación telecontrolados para moldes, troqueles y piezas de conformado
• Diseño móvil: no requiere anclaje al suelo; transportable con carretilla elevadora
• Capacidad por modelo: desde 5 000 kg hasta 64 000 kg
• Variación de superficies de mesa y alturas según modelo (ver tabla)
• Accesorios opcionales: superficies a medida, protección de contacto, soportes, placas y ayudas de centrado
• Diseñado para manejo ergonómico por un solo operario y para mejorar la seguridad
