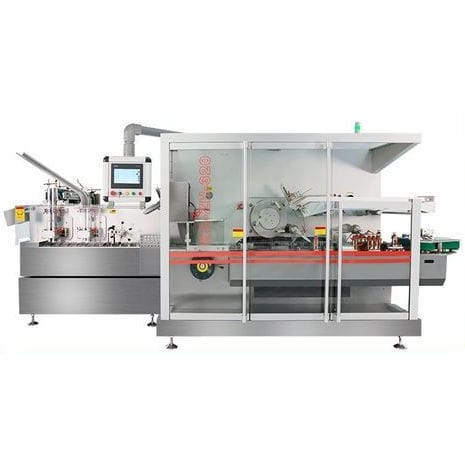

Estuchadora horizontal RD-SPM-480

para la industria farmacéuticapara máscarasde alta velocidad

Descripción general
La cartonadora horizontal full‑servo es una máquina de cartoneado de alta velocidad de nueva generación diseñada para cumplir los estándares GMP. Está concebida para el cartoneado horizontal continuo de prospectos, blísteres, botellas, sobres y artículos similares, y puede integrarse con equipos anteriores y posteriores para líneas de envasado automatizadas.

Especificación
Capacidad de producción: Máx. 320 cajas/min
Rango de tamaño de caja: L (65–150) × A (35–85) × H (12–45) mm
Rango de tamaño del inserto: L (78–250) × A (85–170) mm
Doblado del inserto: 1–4 pliegues
Peso papel del inserto: 60–70 g/m²

Características principales

• Alta velocidad de producción hasta 320 cajas/min para líneas continuas
• Compatible con blísteres, botellas, sobres y artículos similares
• Plazo de entrega rápido: opción de aprox. 20 días para entrega urgente

Principio de funcionamiento
La secuencia de la máquina incluye alimentación de material, colocación del producto, apertura y formado del cartón, sellado y descarga. Las estaciones están sincronizadas para operación continua a alta velocidad.

Ventajas

• Estructura y piezas de contacto en acero inoxidable o acero al carbono con soldaduras tratadas térmicamente para cumplir requisitos de higiene y durabilidad
• Mecanismo rotativo dividido en cuatro partes con engranaje doble planetario y apertura externa del cartón, con dos dispositivos de preformado para garantizar un formado fiable y evitar colisiones con cartones grandes
• Detección dentro del cartón en tres etapas (alimentación → guía por riel → detección dentro del cartón) con rechazo automático, alarma y parada ante fallo

Principales componentes

• Alimentador oscilante servo
• PLC Siemens
• Transporte de cartones por servo
• Dispositivo de orejas plegadas
• Ajuste de escala de asa
• Unidad de inserción de lengüeta
• Parada de emergencia
• Bomba de vacío Backer

Especificaciones técnicas

• Capacidad de producción: Máx. 320 cajas/min
• Tamaño de caja: L 65–150 mm × A 35–85 mm × H 12–45 mm
• Tamaño del inserto: L 78–250 mm × A 85–170 mm
• Doblado de inserto: 1–4 pliegues
• Peso papel del inserto: 60–70 g/m²
• Productos aplicables: comprimidos, cápsulas, blísteres aluminio‑PVC, sobres granulados, ungüentos, bolsas flexibles, productos en envase, limpiadores faciales, cigarrillos electrónicos, mascarillas faciales
• Construcción: acero inoxidable o acero al carbono con soldaduras tratadas térmicamente
• Formado de cartón: estructura de apertura externa doble planetaria con dos dispositivos de preformado
• Detección y seguridad: detección en cartón con rechazo automático, alarma y parada; parada de emergencia incluida
• Integración: compatible con envasadoras almohada, envolvedoras y máquinas de blíster para líneas automatizadas
