Cable eléctrico de conexión HV

de alimentaciónLEMO

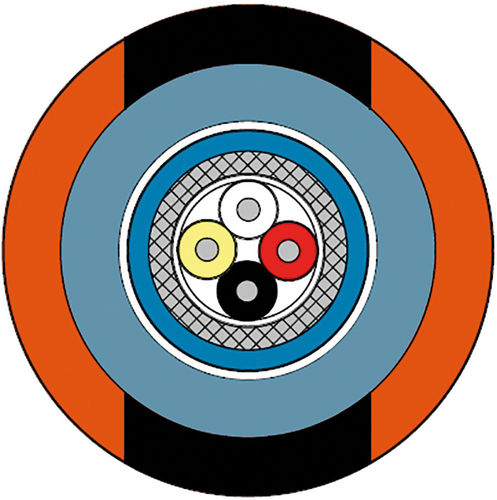

Producto: Conector hembra de 4 polos ¼-28 UNF y conector Lemo Redel Aplicación: - Medición de aceleración HV junto con el módulo de medición CSM HV IEPE FL 100 Características destacadas: - A prueba de salpicaduras* *¡tenga en cuenta el área marcada a prueba de salpicaduras! Información adicional: - Puede encontrar más sensores HV en nuestro folleto HV “Tecnología de medición de alta tensión para la movilidad eléctrica” - Emisión de un certificado de prueba HV con número de lote para una trazabilidad completa! - Opcional: prueba + reparación de sensores ya utilizados a pedido. Conector: - Conector macho Lemo Redel con manguito de protección naranja y tapa protectora negra, 8 polos, codificado C - Resistente a una tensión de 1000 V AC – IP 67 enchufado Datos del cable: - Cable de conexión: cable sensor HV IEPE - Aislamiento del núcleo: PFA – rojo, blanco, negro, amarillo - Funda del haz: PFA – azul según RAL 5015 - Funda interior: PUR – azul según RAL 5024 - Funda exterior: PUR - Color de la funda: naranja con rayas longitudinales negras - Trenzado: optimizado en capas - Diámetro exterior: aprox. 4,3 mm - Resistencia dieléctrica: 1000 V AC sobre la segunda funda interior - Rango de temperatura: instalación fija: -50/+150 °C, aplicación flexible: -40/+150 °C Lado de conexión del sensor: - Conector macho: 4 pines ¼-28 UNF para la conexión a un sensor de aceleración IEPE triaxial (también con 4 pines 8-36 UNF y 4 pines M4,5) - Pantalla: haz conducido y aislado con funda retráctil - Rango de temperatura: canal del haz: -55°C / +250°C Pruebas: - Prueba de cable: a través de un canal único en baño de agua – 5000 V AC – 5 min – con referencia a EN 50264-2-1 - Prueba de sensor: prueba de rutina del conector cableado con referencia al nuevo estándar para dispositivos de medición 61010-1 así como indicaciones VDE en nuestro baño de bolas interno (el equipo de prueba ha sido aprobado por VDE). Control de seguridad al tacto hacia el exterior – 3000 V/1 min. AC Ejemplos de configuración: - Artículo n.º T642-062-666: Longitud del cable de conexión 3000 mm, canal 1: 100 mm / tierra: 200 mm, 4 pines ¼-28 UNF - Artículo n.º T642-062-794: Longitud del cable de conexión 6000 mm, canal 1: 100 mm / tierra: 200 mm, 4 pines ¼-28 UNF - Artículo n.º T642-062-635: Longitud del cable de conexión 3000 mm, canal 1: 100 mm / tierra: 200 mm, 4 pines 8-36 UNF La longitud total y la de los canales se pueden personalizar. Características técnicas / especificaciones: - Producto: Cable de conexión HV, conector hembra de 4 polos ¼-28 UNF y conector Lemo Redel - Aplicación: Medición de aceleración HV con el módulo de medición CSM HV IEPE FL 100 - Conector: Lemo Redel macho, 8 polos, codificado C, resistente a una tensión de 1000 V AC, IP67 - Cable: cable sensor HV IEPE, aislamiento PFA y PUR, naranja con rayas negras, diámetro aprox. 4,3 mm - Rango de temperatura: fijo -50/+150°C, flexible -40/+150°C, canal del haz -55/+250°C - Resistencia dieléctrica: 1000 V AC sobre la segunda funda interior - Pruebas: Prueba de cable 5000 V AC/5 min (EN 50264-2-1), Prueba de sensor 3000 V/1 min AC (IEC 61010-1, VDE) - Configuración: Múltiples longitudes y tipos de conectores disponibles
