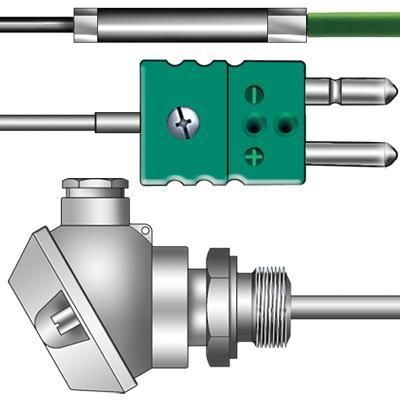

Termopar tipo K

conector termoparminiconector de termoparcon aislamiento mineral

Aplicación: Un termopar tipo K (NiCr-Ni o níquel-cromo / níquel-aluminio) es uno de los termopares más comunes y ampliamente utilizados debido a su versatilidad. Debido a su composición material, los termopares NiCr-Ni según DIN EN 60584 son adecuados para aplicaciones a temperaturas más altas en atmósferas limpias, oxidantes (aire) y neutras (gases inertes). El rango de temperatura estandarizado del termopar tipo K es de -270°C a +1372°C. Los termopares tipo K tienen un rango de temperatura de funcionamiento, descrito en la norma DIN EN 60584, de -40 a +1000°C (en clase 1) y una desviación límite de ±1,5°C o 0,40%. El rango de temperatura de un termopar tipo K es de -40 a +1200°C en clase 2. La desviación de temperatura (desviación límite) es de ±2,5°C o 0,75%. Estructura: Las patas de un termopar tipo K (pata positiva: verde; pata negativa: blanca) están hechas de los siguientes materiales: - Pata K (+) (NiCr): 89-90% níquel, 9-9,5% cromo, 0,5% cada uno de silicio y hierro, balance: C, Mn, Nb, Co. - Pata K (-) (Ni): 95-96% níquel, 1-1,5% silicio, 1-2,3% aluminio, 1-3,2% manganeso, 0,5% cobalto, balance: Fe, Cu, Pb. Tabla de características técnicas: Propiedades y áreas de aplicación del termopar tipo K. - Código de color: Tipo K - Material: NiCr-Ni - Rango de temperatura: -270°C/+1372°C - Rango de temperatura de aplicación en clase 1: -40 a +1000°C - Desviación límite en clase 1: ±1,5°C o 0,40% - Rango de temperatura de aplicación en clase 2: -40 a +1200°C - Desviación límite en clase 2: ±2,5°C o 0,75% Tipos y diseños: Dependiendo de la aplicación y el rango de temperatura, los termopares tipo K pueden usarse con un cable de conexión, un enchufe de termopar, un tubo de protección y una cabeza de conexión. Los tipos comunes incluyen: - Termopar tipo K con cable de conexión - Termopar aislado mineral con enchufe termo - Termopar tipo K con extremos de terminal expuestos - Termopar tipo K con elemento de conexión Lemo - Termopar tipo K con cabeza terminal Más información: Tablas de resumen para otros tipos de termopares, propiedades generales, rangos de temperatura, composición de materiales y áreas de aplicación están disponibles en el sitio web del fabricante. Características técnicas / especificaciones: - Tipo: K (NiCr-Ni) - Norma: DIN EN 60584 - Rango de temperatura: -270°C a +1372°C - Rango de clase 1: -40°C a +1000°C (±1,5°C o 0,40%) - Rango de clase 2: -40°C a +1200°C (±2,5°C o 0,75%) - Pata positiva (NiCr): 89-90% Ni, 9-9,5% Cr, 0,5% Si/Fe, balance C, Mn, Nb, Co - Pata negativa (Ni): 95-96% Ni, 1-1,5% Si, 1-2,3% Al, 1-3,2% Mn, 0,5% Co, balance Fe, Cu, Pb - Código de color: Pata positiva verde, pata negativa blanca
