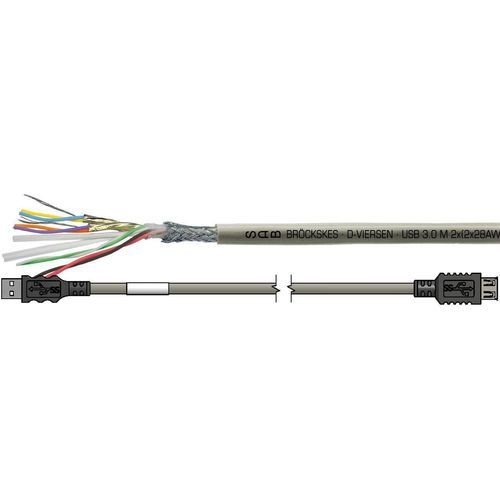

Cable eléctrico de datos

de alimentaciónUSB 3.0blindado

Aplicación / Descripción
El cable USB 3.0 biocompatible es flexible y está diseñado específicamente para aplicaciones médicas. El cable, resistente a altas temperaturas, ofrece una elevada resistencia a muescas y propagación de desgarros, manteniendo excelentes propiedades de transmisión y flexibilidad.

Ventajas del producto

• material de cubierta biocompatible
• inocuidad biológica según EN ISO 10993-1; citotoxicidad conforme a EN ISO 10993-5
• resistencia a altas temperaturas
• alta resistencia a muescas y propagación de desgarros
• muy buena flexibilidad
• superficie no pegajosa
• longitud de transmisión hasta 3 m
• excelentes propiedades de transmisión de datos

Información adicional

• también disponible como cable montado, por ejemplo con conectores USB Tipo A y USB Tipo B

Construcción
Conductores: 28 AWG: cordón de Cu niquelado fino; 26 AWG: cordón de Cu estañado fino
Aislamiento: FEP
Identificación de conductores: 28 AWG: amarillo, azul + naranja, violeta (USB 3.0), verde, blanco (USB 2.0); 26 AWG: rojo, negro (alimentación)
Trenzado: pares USB 3.0 trenzados y blindados; pares USB 2.0 trenzados; todos los elementos trenzados juntos
Hilo de puesta a tierra: cordón de Cu desnudo fino
Apantallamiento: lámina de aluminio
Enrollado: cinta
Blindaje exterior (trenzado): trenza de hilos redondos de Cu estañado
Material de la cubierta: SABmed S
Color de la cubierta: gris (RAL 7000)

Dimensiones
Núm. art. | Configuración | Ø exterior aprox. | Cantidad Cu | Peso del cable ≈ | Resistencia DC a 20°C máx. Ω/km (28 AWG) | Resistencia DC a 20°C máx. Ω/km (26 AWG)
L06069018 | 2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG | 5,6 mm | 25,4 kg/km | 48 kg/km | 223 | 140

Descargas
Hoja de datos para USB 3.0 M (PDF disponible).

Especificaciones técnicas

• Tensión pico de funcionamiento: máx. 50 V
• Tensión de ensayo: conductor/conductor 600 V; conductor/pantalla 600 V
• Radio mínimo de curvatura: instalación fija: 5 x d; en movimiento: 10 x d
• Rango de temperatura: estático: -40 / +180 °C; en movimiento: -25 / +180 °C
• Impedancia característica de los pares de datos: aprox. 90 Ω
• Libre de sustancias nocivas según la directiva europea RoHS
• Material de cubierta biocompatible y citotoxicidad conforme a EN ISO 10993-5
• Ejemplo de dimensión (Núm. art. L06069018): Ø exterior aprox. 5,6 mm; peso del cable y resistencias DC ver tabla
