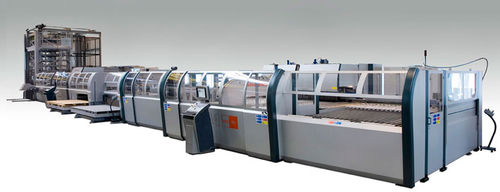

Centro de plegado y punzonado de chapa S4+P4

sábanaautomáticopara obras

Overview
La línea flexible S4+P4 integra el centro S4 de punzonado-cizallado y la P4 plegadora de paneles en un sistema FMS automatizado y continuo. Permite producir en kits y en lotes unitarios desde la chapa cruda hasta el panel doblado terminado, minimizando tiempos de ciclo, WIP y manipulaciones intermedias.

Key benefits

• Operación desatendida: automatización completa desde la carga de chapa hasta la descarga del panel terminado (lights-out).
• Bajo WIP y tiempos de paso cortos: flujo continuo en línea con buffering limitado.
• Mezcla de producción flexible: soporta MTO, MTS, batch-one y lotes medios/grandes.
• Inteligencia de línea autónoma: balanceo de trabajo en tiempo real, gestión de disponibilidad y prevención de cuellos de botella.
• Producción paramétrica: adaptación a tamaños, materiales y patrones de nesting.
• Alta configurabilidad: integración de múltiples opciones de alimentación, buffering y descarga.

Main functional features

• Centro combinado S4 de punzonado-cizallado y P4 plegadora integrado en un FMS.
• Cadena de automatización completa: alimentación, punzonado, cizallado/separación, transferencia, plegado, descarga/selección/buffer.
• Inteligencia de línea para programación autónoma, priorización y buffering dinámico.
• Soporte para producción por kits, JIT y procesos paramétricos con tiempos de ajuste reducidos.

Feeding devices (selection)

• PD: desapilador automático de paquetes.
• ADS: desapilador automático de doble paquete.
• MD: almacén para manejo hoja a hoja.
• MV: almacén para paquetes y piezas semiacabadas.
• SMD: alimentación hoja a hoja (con MV).
• MCU: manipulador cartesiano para clasificación y carga de piezas semiacabadas.
• PCD: superficie transportadora despiladora.

Transfer devices

• ACP: estación de alimentación/centrado para plegadora.
• RIP: unidad de volteo para paneles.

Loading / unloading / buffering devices (selection)

• SPB: descargador de piezas buenas.
• SPP15: conexión para descarga/selección de piezas pequeñas cortadas.
• AGF: descargador manual de piezas.
• IA: apilador de bandejas no magnético.
• BIG: buffer para piezas cortadas.
• SAP: dispositivo de descarga semiautomático.
• P-Robot: solución robótica para descarga/manipulación.

Production strategies supported

• En línea: flujo directo (carga → punzonado → separación → transferencia → plegado → descarga) para lean/JIT y WIP mínimo.
• Standalone: S4 y P4 operan de forma independiente para maximizar flexibilidad y disponibilidad.
• Stack: S4 maximiza la productividad punzonando y descargando en buffers mientras P4 procesa piezas disponibles.
• Pack: P4 se alimenta desde piezas cortadas almacenadas para maximizar productividad cuando los ritmos difieren.
• Dynamic buffering: aparcado y recuperación automatizados de piezas entre S4 y P4 gestionado por la inteligencia de línea (MCU recomendado).

Software & line management

• STREAM: suite de programación para nesting y programación de piezas, reduce tiempos de preparación.
• OPS: software modular de gestión de producción con intercambio en tiempo real con ERP/MRP.
• LINKS: solución IoT para monitorización en tiempo real y análisis de rendimiento/OEE.

Most frequent sectors and configurations (summary)
Sectores típicos: HVAC, puertas y marcos, eléctrico, ascensores, Ho.Re.Ca., construcción, subcontratación, mobiliario metálico.

Typical configurations

• Lean: operación inline directa sin apilamiento para producción continua en kits.
• Classic: línea JIT para producción continua en kits y lotes con tiempos de ciclo minimizados.
• Evolution: configuración compacta con alimentador, S4, MCU y P4 con buffering dinámico para alta versatilidad.

Technical specifications

• Modelo: S4+P4 (línea FMS combinada: S4 punzonado-cizallado + P4 plegadora).
• Operación: totalmente automatizada desde carga hasta descarga de paneles (lights-out posible).
• Estrategias de producción: In-line, Standalone, Stack, Pack, Dynamic buffering.
• Automatismos integrables: PD, ADS, MD, MV, SMD, MCU, PCD, ACP, RIP, SPB, SPP15, AGF, IA, BIG, SAP, P-Robot.
• Software: STREAM, OPS, LINKS.
• Capacidades: producción paramétrica, por kits y lotes unitarios, balanceo autónomo y nesting adaptativo.
• Sectores objetivo: HVAC, puertas, eléctrico, ascensores, Ho.Re.Ca., construcción, subcontratación, mobiliario metálico.
