Máquina de corte y grabado láser de fibra L5

láserpara acero inoxidablepara acero

Resumen
El L5 es un sistema láser de fibra de alta dinámica destinado al corte rápido y preciso de chapas finas y medio‑finas. Diseñado para flujos de trabajo industriales con nesting, combina cinemática compás, cabezal óptico único y control de proceso avanzado para reducir tiempos de ciclo y obtener piezas constantes.

Resumen de beneficios

• Preparado para automatización: acepta cambiadores de palets, equipos de carga/descarga y dispositivos de clasificación para aumentar autonomía y reducir cuellos de botella.
• Alta dinámica y productividad: la cinemática compás y algoritmos propietarios permiten desplazamientos cortos y muy rápidos con precisión controlada.
• Eficiencia operativa: TRADJUST, la HMI FACE intuitiva y un terminal portátil facilitan la puesta en marcha y la operación diaria.
• Control de proceso: sensores APC2, DRY-COOLING y el software OPS ofrecen monitorización en tiempo real para reducir paradas y coste por pieza.

Estructura tipo avión
Estructura portante patentada de Salvagnini con manipulador ligero tipo avión que proporciona rigidez, posicionamiento rápido y plena accesibilidad a la mesa para carga y mantenimiento.

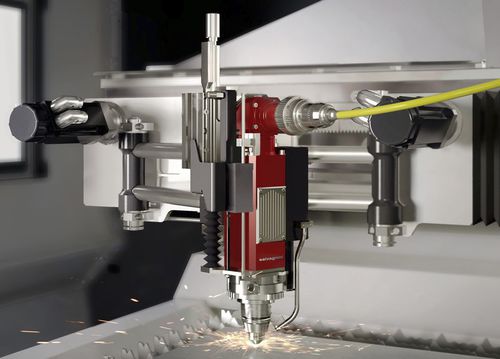

Cabezal láser Salvagnini
Cabezal óptico único que cubre toda la gama de espesores trabajables sin ajustes manuales. DRY-COOLING controla activamente la temperatura de las ópticas para mantener la estabilidad del haz durante cambios de producción.

Compás avanzado
Diseño de baja inercia que utiliza motores rotativos para mover el cabezal en XY con aceleraciones hasta 5 g en desplazamientos cortos, gestionado por un algoritmo dedicado integrado en el CNC propietario para control preciso de la trayectoria.

Funciones de corte adaptables
Modos de corte (Standard, PowerCut, DynamicCut) que permiten seleccionar el proceso óptimo según material y geometría. TRADJUST modula automáticamente los parámetros por trayectoria para simplificar la gestión de parámetros.

Opción ACUT
ACUT posibilita el corte con aire comprimido tratado, ofreciendo en muchos casos productividad comparable al corte con nitrógeno con menor coste de gas, ampliando las opciones de suministro.

Aplicaciones de visión artificial

• AVS: acelera el centrado de la chapa usando referencias de operaciones previas sin restricción geométrica.
• SVS: captura imágenes de retales y las convierte en DXF reutilizables para nesting de recuperación.
• NVS: inspecciona el centrado del haz y el estado de la boquilla con soporte de ML para proponer acciones correctivas y reducir descartes.

Interfaz hombre-máquina (FACE)
FACE es la HMI de Salvagnini; proporciona una interfaz coherente y orientada a tareas para programación, gestión de trabajos y asistencia al operador.

Ecosistema de software

• STREAM: suite de programación para acelerar la creación de programas y reducir tiempos de preparación.
• OPS: software de gestión de producción modular para integración en tiempo real con ERP/MRP y optimización de la producción.
• LINKS: IoT para monitorización de máquina, alertas de mantenimiento y análisis de productividad.

Automatización e integración
El L5 se integra con un amplio conjunto de opciones de automatización para aumentar autonomía y rendimiento: CPE (cambiador de palets), ADB/ADC/ADLU/ADLL (carga/descarga), LTWS/LTWS Compact (torres de almacenamiento), MV tray store, MCU (clasificación automática), TN (clasificación manual), ANC (cambiador automático de boquillas), AQM/APM (tratamiento de aire) y más para habilitar producción asistida o desatendida.

Datos técnicos (extracto)
Modelos: L5-30 | L5-40
Campo XY (mm): 3048 x 1524 | 4064 x 1524
Recorrido Z (mm): 100
Velocidad máxima XY (m/min): 156
Precisión (VDI3441): Pa 0,08 mm | Ps 0,03 mm
Fuentes fibra: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (opción alta eficiencia), 10 kW
Capacidad de corte (indicativa): acero hasta ~25 mm; inox hasta ~30 mm; aluminio hasta ~30 mm (según fuente y condiciones)
Espesor mínimo: 0,5 mm
Potencia absorbida máxima (ejemplo): aprox. 16–45 kW según configuración

caractéristiques / especificaciones técnicas

• Nombre modelo: L5
• Marca: Salvagnini
• Área de trabajo XY: 3048 x 1524 mm (L5-30) / 4064 x 1524 mm (L5-40)
• Recorrido Z: 100 mm
• Velocidad XY máx.: 156 m/min
• Precisión Pa: 0,08 mm; repetibilidad Ps: 0,03 mm (VDI3441)
• Fuentes disponibles: 2–10 kW (incl. 8 kW alta eficiencia)
• Capacidades típicas de corte: acero ~25 mm, inox/aluminio ~30 mm (según potencia y condiciones)
• Espesor mínimo trabajable: 0,5 mm
• Funciones clave: TRADJUST, DRY-COOLING, compás (hasta 5 g)
• Software: STREAM, OPS, LINKS
• Opciones de automatización: CPE, ADB, ADC/ADLU/ADLL, LTWS, MV, MCU, TN, ANC, ACUT, AQM/APM
