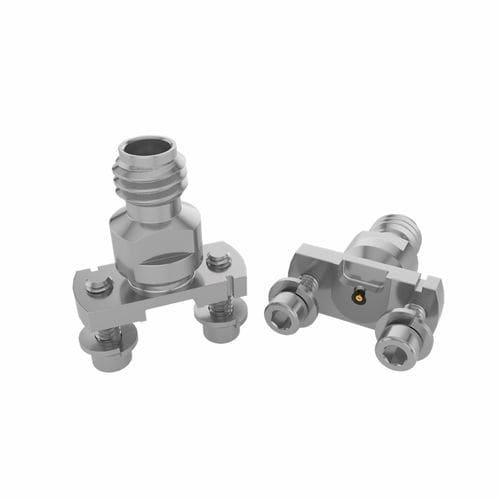

Conector RF 100-CMradiofrecuenciacoaxialhembra
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- RF, radiofrecuencia
- Formato
- coaxial
- Tipo de conexión
- hembra, enchufe
- Características eléctricas
- de alta frecuencia
- Sector
- para la electrónica
- Impedancia
50 Ohm
Descripción
Resumen
Características clave
Características adicionales
Documentación y recursos
Especificaciones técnicas
- Conector jack de precisión 50 Ohm, 1,00 mm diseñado para montaje vertical por compresión sin soldadura en aplicaciones de ensayo y medida de alta frecuencia.
- Factor de forma compacto para aumentar la densidad de conectores en montajes RF y placas PCB.
- Ensamblaje económico y reemplazable en campo, con opciones de acoplamiento roscado para mayor estabilidad mecánica.
Características clave
- Rendimiento hasta 120 GHz (con variantes de diseño que se extienden hacia la banda D).
- Montaje vertical por compresión sin soldadura para instalación en placa o en banco de pruebas.
- Espesor de placa (vertical): .016" a .125" (estándar) o .069" a .178" (con tornillos).
- Compatible con líneas de transmisión microstrip y CPW.
- Características de alineación (fiduciales) en la PCB para eliminar desalineaciones visuales y asegurar el máximo rendimiento RF.
Características adicionales
- Diseño con dieléctrico de aire para bajo VSWR y baja pérdida de inserción.
- El acoplamiento roscado proporciona alta estabilidad mecánica y repetibilidad en configuraciones de prueba.
- Par de apriete recomendado (montaje en placa): 0.5 ~ 0.8 in-lbs.
- Admite oportunidades de expansión de ancho de banda para aplicaciones emergentes en la banda D.
Documentación y recursos
- Especificaciones del producto, páginas de catálogo, dibujos e informes de prueba RF disponibles en la documentación técnica en la página del producto.
Especificaciones técnicas
- Serie: 100-CM
- Designación comercial: conector jack 50 Ohm 1,00 mm, montaje vertical por compresión sin soldadura
- Ejemplo de referencia configurada: 100-J-P-VP-ST-CMM-1
- Impedancia: 50 Ohm
- Rendimiento en frecuencia: hasta 120 GHz
- Estilo de montaje: montaje vertical por compresión sin soldadura
- Espesor de placa (vertical): .016" a .125" (estándar) o .069" a .178" (con tornillos)
- Acoplamiento: acoplamiento roscado
- Diseño: dieléctrico de aire para bajo VSWR y baja pérdida por inserción
- Par recomendado (montaje en placa): 0.5 - 0.8 in-lbs
- Aplicaciones: ensayo RF de alto rendimiento, transmisión microstrip/CPW, mediciones en milimétrico
