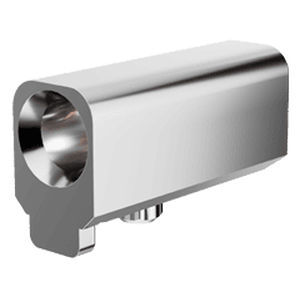

Vaso para herramientas portátiles GPSKM

Resumen del producto
La serie GPSKM SureWare™ es un casquillo guía de poste que integra un pin de puesta a tierra, diseñado para aplicaciones blind-mate y conjuntos de acoplamiento perpendiculares/a escuadra que requieren puesta a tierra en etapas y alineación mecánica precisa.

Características

• Pin de puesta a tierra integrado que permite la capacidad First Mate Last Break (FMLB)
• Diseñado para aplicaciones blind-mate y acoplamientos placa a placa
• Durabilidad: 500 ciclos de acoplamiento
• Compatible con numerosos conjuntos de acoplamiento a ángulo recto / perpendiculares

Acoplamiento y componentes relacionados

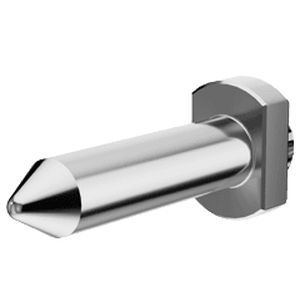

• Se acopla con el poste guía GPPKM
• Se combina con diversos conjuntos a ángulo recto/perpendiculares (ejemplos: SEAM-RA/SEAF, SEAF8-RA/SEAM8, TFM-RA/SFM, FTSH-DH/CLP, ERM8-RA/ERF8, QRM8-RA/QRF8, QMS-RA/QFS)
• Versiones ASP disponibles para aplicaciones VITA™ 90 VNX+

Documentos (catálogo / impresos / informes de prueba)

• Página de catálogo PDF - GPSKM
• GPSKM - SureWare™ Casquillo guía de poste con pin de puesta a tierra (hoja técnica)
• GPPKM/GPSKM - Footprint
• GPSKM/GPPKM - Informe de prueba de calificación de diseño

Embalaje

• Tape and Reel
• Parts per Tube
• Cumple con los estándares de eficiencia de embalaje de Samtec

Características / especificaciones técnicas

• Serie: GPSKM
• Nombre comercial: SureWare™ Grounding Pin Guide Post Socket
• Pin de puesta a tierra integrado para FMLB
• Uso previsto: aplicaciones blind-mate y sistemas de acoplamiento perpendiculares/a ángulo recto
• Durabilidad: 500 ciclos de acoplamiento
• Se acopla con: poste guía GPPKM
• Compatibilidad: múltiples familias de conectores a ángulo recto/perpendiculares listadas arriba
• Versiones ASP: disponibles para VITA™ 90 VNX+
• Ejemplo de referencia configurada: GPSKM-01-01-2
