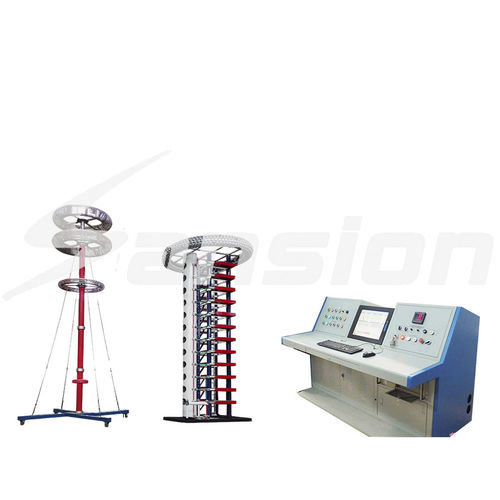

Sistema de prueba tensión de choque SXCF

Este sistema de ensayo de impulsos se utiliza para realizar ensayos estándar de onda completa y onda de operación de tensión de impulso de rayo en aparatos de AT, como condensadores de potencia, holguras, pasatapas, transformadores de potencia y TC/TP. Parámetros principales del sistema: tensión nominal: 200kV/300kV/400kV/800kV o a medida tensión nominal de la etapa: 100kV energía nominal de la etapa: 2.5kJ ♦ Capacitancia de impulso de la etapa: 0.5µF ♦ Número de etapas: 2/3/4/8 etapas a medida ♦ Forma de onda del voltaje del impulso: generado cuando la capacitancia de la carga es 300-3000pF. T1=1,2µs±30%, T2=50µs±20%, forma de onda completa de tensión de impulso de rayo estándar de desviación de tensión de pico≤3%; Forma de onda de funcionamiento estándar 250 ± 20%/2500 ± 60%. Estos 2 parámetros de forma de onda de tensión de impulso y error cumplen los requisitos nacionales de las normas GB311.1 y GB16927.1 y la norma IEC. ♦ Factor de utilización de la tensión: Forma de onda de tensión de impulso de rayo estándar ≥90% cuando la capacitancia de carga es inferior a 1000pF, forma de onda de tensión de impulso de operación estándar≥80% cuando la capacitancia de carga es inferior a 2000pF. Forma de onda de tensión de impulso de funcionamiento estándar ≥70%. ♦ Rango de bloqueo: la tensión de nivel está dentro del rango de 20%-100% de tensión nominal, rango de bloqueo positivo y negativo no inferior al 25%. ♦ Tasa de descarga sincrónica fuera de control: <5% ♦ Tensión de salida mínima: ≥±20% de la tensión nominal. ♦ Inestabilidad de la tensión de descarga: <±1.0% ♦ Tiempo continuo: Por encima de 2/3 de la tensión nominal, trabajo continuo cuando carga y descarga una vez cada 120s. Por debajo de 2/3 de la tensión nominal, funcionamiento continuo al cargar y descargar una vez cada 60s.
