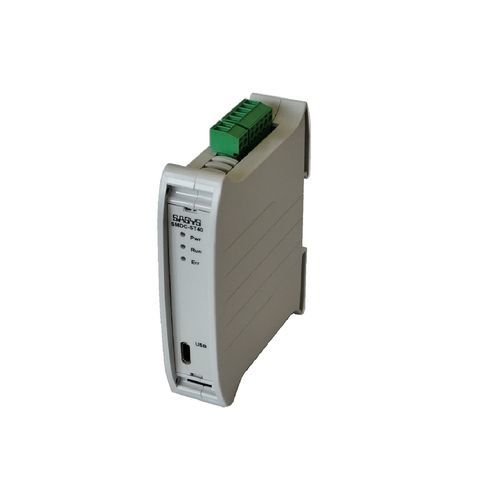

Controlador de motor micropaso SMDC-ST40

paso a pasoindustrialcon entradas analógicas

Descripción
El controlador de motor paso a paso SMDC-ST40 está diseñado para accionar motores paso a paso híbridos/bipolares con corrientes de fase de 300 mA a 4,0 A. La corriente de fase puede ajustarse con precisión en mA según la especificación del motor. Todos los parámetros y modos de funcionamiento se pueden configurar mediante la interfaz USB y admite actualizaciones de firmware. El controlador es adecuado para aplicaciones industriales y para tamaños NEMA 6, 8, 11, 14, 17, 23 y 24.

Modos de funcionamiento

• Modo PULSE - pulso/dirección
• Modo JOG - control de velocidad por valor fijo o entrada analógica/PWM
• Modo slow JOG - control de velocidad en segundos por revolución
• Modo LOOP - movimientos entre dos finales de carrera con velocidad definida, rampa de aceleración y tiempo de espera

Datos técnicos
Grupo de producto: Control de movimiento
Tipo de producto: drivers inteligentes para motores paso a paso
Tensión de alimentación: 20-48 Vdc
Tipo de motor: motor paso a paso
Corriente de fase: 0,3 - 4,0 A
Microstep: 1/1 - 1/256
Microsteps / revolución: 200 - 51.200
Entradas digitales (galvanicamente aisladas): 5-24 Vdc / 12 mA
Frecuencia de entrada máx.: 1 MHz
Frecuencia de paso máx.: 250 kHz
Entrada analógica: 0 - (5)10 V
Entrada PWM: 0,3 - 25 kHz
Salida digital (galvanicamente aislada): máx. 30 V / 150 mA
Modos de funcionamiento: PULSE, JOG, slow JOG, LOOP
Rango de velocidad modo JOG/LOOP: 1 - 6000 rpm
Rango de velocidad modo slow JOG: 1 - 6000 s/rev
Aceleración / RAMP: 0 - 10000 (rpm)/s
Retardo en modo Loop: 0 - 60000 s
Tipo de montaje: Carril DIN TH35 según EN60715
Dimensiones: 106 x 80 x 23 mm
Interfaz (config./actualización fw): USB

Identificación
Número de artículo: 401320.00
Denominación: SMDC-ST40
Grupo de producto: Control de movimiento
EAN:
ZTN: 85176200
País de origen: DE

Características / Especificaciones

• Tamaños de motor compatibles: NEMA 6, 8, 11, 14, 17, 23, 24
• Corriente de fase ajustable: 300 mA – 4,0 A
• Resolución de microstep: 1/1 a 1/256 (200 – 51.200 pasos/rev)
• Entradas: entradas digitales galvanically aisladas 5–24 Vdc, analógica 0–(5)10 V, PWM 0,3–25 kHz
• Salida: salida digital galvanically aislada máx. 30 V / 150 mA
• Frecuencia de paso máx.: 250 kHz
• Tensión de alimentación: 20–48 Vdc
• Modos de funcionamiento: PULSE, JOG, slow JOG, LOOP
• Montaje: Carril DIN TH35 (EN60715)
• Dimensiones: 106 x 80 x 23 mm
• Interfaz para configuración/firmware: USB
