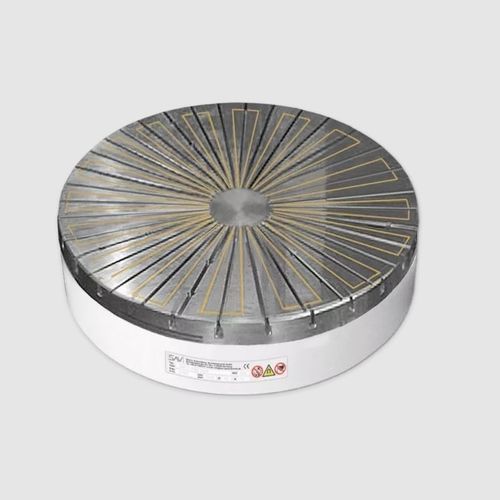

Placa magnética electropermanente 244.40

circularradialpara rectificado

Los platos circulares electromagnéticos se caracterizan por sus elevadas fuerzas de sujeción. Se pueden mecanizar ranuras radiales en T en el plato de pértiga para uso universal o para el uso de zapatas de pértiga. Para el rectificado de piezas cilíndricas y anulares en rectificadoras de interiores y exteriores de tipo carrusel. También adecuado para torneado con tolerancias de forma y posición de 0,01 a 0,02 mm. Mismo paso de polos en la circunferencia, por lo tanto adecuado para piezas de trabajo en forma de anillo Para piezas de trabajo hasta una anchura mín. equivalente al 35% del paso de los polos en el diámetro del círculo primitivo También para anillos finos Placa de polos maciza El posicionamiento radial de las poleas es especialmente adecuado para el uso de zapatas de poleas. Este requisito es absolutamente necesario para la excentricidad de la herramienta o de la muela en caso de mecanizado por 3 lados. Para ello están disponibles versiones con ranura en T (T) según DIN 650-10H10. capa de desgaste de 8 mm en la placa del polo Grado de protección IP 65 ciclo de trabajo del 100 Adecuado para la conexión a la unidad de control SAV 876.10 Disponible con brida bajo pedido (véase SAV 248.90 a 248.94). Plato de sujeción circular electromagnético SAV 244.40 - 800 - T - 110 V Designación SAV no. - A - versión - tensión nominal Fuerza de sujeción nominal 120 N/cm2, controlable con la unidad de control mediante el interruptor de codificación de la fuerza de retención Tensión nominal, recomendada 24 V CC hasta 90 W de potencia inclusive 110 V CC para todos los demás tamaños
