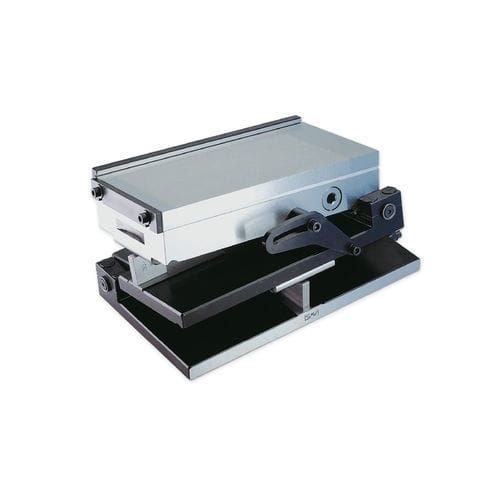

Plato magnético de mesas senos 245.02

para rectificado

Los ángulos se determinan con ayuda de los bloques calibradores según el principio sinusoidal. La sujeción se consigue con una abrazadera de fijación en el lateral y en los cojinetes superiores. Con unidades base de mesa sinusoidal de acero. templado, bruñido y rectificado de precisión. máxima precisión con diseño plano. diseño estándar con portabrocas magnético permanente. se suministra en una caja de almacenamiento de madera. con 2 mesas sinusoidales con grados/minutos en mm, tope longitudinal de precisión y barra de tope transversal. SAV 245.02 - 400 Mesa sinusoidal de precisión Nº SAV - A Denominación Precisión del ángulo: ±5 segundos de arco Paralelismo del plano: ±0,005/100 mm Bloque de galga a 0°: 3 mm Margen de giro, eje largo: 0° a 45 Margen de giro, eje corto: 0° a 30 Fuerza de sujeción nominal: 90 N/cm2 Paso de los polos: 1,9 mm Altura del campo magnético: 6 mm Capa de desgaste de la placa del polo: 8 mm
