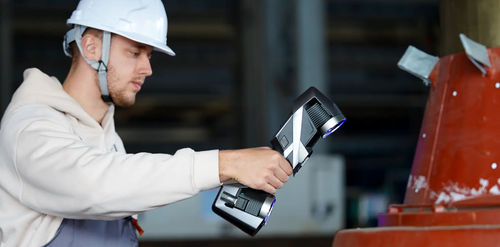

Escáner 3D KSCAN-E

de mediciónpara la inspecciónláser

Descripción general
El KSCAN-E es un escáner 3D todo en uno e inalámbrico, diseñado para mediciones industriales como verificación de diseño y control de calidad. Integra escaneo de alta velocidad, módulo de cálculo integrado y conectividad inalámbrica para despliegues rápidos en taller y campo.

Puntos clave

• Modos de escaneo versátiles para una amplia gama de piezas y geometrías
• Pantalla táctil integrada de alta resolución para operación autónoma
• Funcionamiento totalmente inalámbrico con batería integrada y doble WNIC para transmisión robusta
• Arquitectura láser quad-cross y alta tasa de frames para adquisición rápida de nubes de puntos
• Precisión hasta 0,020 mm y resolución hasta 0,010 mm

Precisión excepcional
El sistema ofrece precisión trazable adecuada para inspecciones no destructivas y flujos de trabajo de metrología.

• Precisión: 0,020 mm
• Precisión volumétrica (Estándar): 0,015 mm + 0,030 mm/m
• Precisión volumétrica (Fotogrametría integrada): 0,015 mm + 0,015 mm/m
• Precisión volumétrica (En conjunto con MSCAN-L15): 0,015 mm + 0,012 mm/m

Medición eficiente
La tecnología quad-cross y una alta frecuencia de frames maximizan el rendimiento de medición y reducen el tiempo de escaneo.

• Quad-cross / 4×27 líneas láser azules (108 líneas azules en modo ultrarrápido)
• Tasa de frames: 180 fps
• Rendimiento de escaneo: hasta 8.290.000 mediciones/s

Captura de detalles
Las líneas láser azules paralelas y las cámaras industriales de alto rendimiento permiten capturar características y detalles superficiales muy finos.

• Escaneo hiperfino: 17 líneas láser azules paralelas
• Resolución hasta 0,010 mm
• Ideal para juntas, ranuras, dientes de engranaje y detalles de moldes

Escanea cualquier cosa, en cualquier momento
Los modos de escaneo cubren grandes áreas, detalles finos y geometrías complejas:

• Escaneo ultrarrápido (108 líneas azules)
• Escaneo hiperfino (17 líneas azules paralelas)
• Escaneo de gran área (38 líneas infrarrojas cruzadas)
• Escaneo de orificios profundos (1 línea láser azul adicional)
• Escaneo de orificios y bordes (inspección inteligente de bordes)
• Fotogrametría adaptativa para precisión volumétrica a gran escala

Totalmente inalámbrico y portátil
Diseñado para uso con una mano y despliegue en campo: ligero, módulo de cálculo integrado, doble ciclo de alimentación, doble WNIC y calibración rápida. El escaneo con un clic permite funcionamiento rápido sin PC.

Experiencia de usuario

• Transporte: maletín de protección compacto tamaño equipaje de mano; maletín opcional para escala y accesorios
• Conexión inalámbrica: inicie el dispositivo y el router — no se requieren cables
• Calibración rápida: 20 segundos
• Escaneo con un clic: control por botón inteligente para uso autónomo

Software
Compatible con DefinSight para mallado en tiempo real, flujos de inspección avanzados, procesamiento eficiente de datos e interfaz intuitiva.

Especificaciones técnicas

• Modelo: KSCAN-E
• Precisión: 0,020 mm
• Resolución: hasta 0,010 mm
• Rendimiento de escaneo: hasta 8.290.000 mediciones/s
• Modos de escaneo: Ultra-fast / Hyperfine / Large-area / Deep-hole / Hole & edge / Adaptive photogrammetry
• Líneas láser ultra-rápidas: 108 (Quad Cross)
• Líneas láser hiperfinas: 17 líneas azules paralelas
• Líneas láser gran área: 38 líneas infrarrojas cruzadas
• Área de escaneo: hasta 1440 × 1000 mm
• Tamaño de objeto: 0,05 m a 8 m
• Distancias de trabajo: 150 mm–1500 mm (dependiente del modo)
• Conexión: USB3.0 Type-B, Wi‑Fi 6 (Dual WNIC)
• Batería & alimentación: batería integrada con doble ciclo y soporte para alimentación ininterrumpida
• Dimensiones: 344 × 124 × 99 mm
• Entorno: -10°C a 40°C, 10–90% HR, IP50
• Clase láser: Clase II (seguridad ocular)
• Patente: múltiples patentes nacionales e internacionales (listados fabricante: CN, US, KR)
