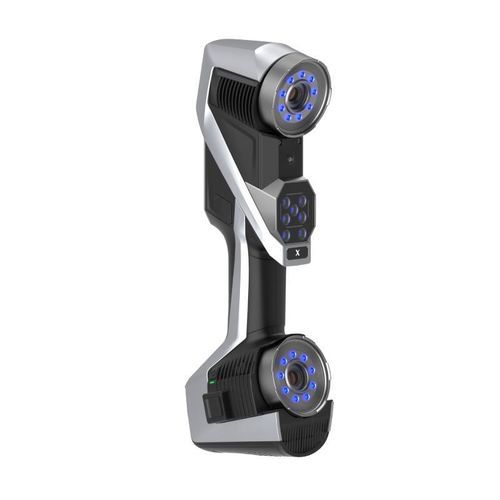

Escáner 3D KSCAN-X

de mediciónpara la inspecciónláser

Visión general
Impulsado por la tecnología inalámbrica avanzada y la fotogrametría adaptativa de SCANOLOGY, el KSCAN-X es un escáner 3D inteligente de gran superficie diseñado para piezas ultra grandes, grandes y medianas. Combina un área de escaneo ultraancha, profundidad de campo ampliada y alto rendimiento para facilitar el control de calidad y la inspección dimensional en aeroespacial, industria pesada, ferroviaria y fabricación avanzada.

Aspectos destacados

• Escaneo 3D grande e inteligente, sin cables
• Escaneo láser azul quad-cross de alta velocidad
• Área de escaneo ultraancha y profundidad de campo extendida
• Capacidad dedicada para medición de agujeros profundos
• Procesamiento a bordo y sistema de doble batería para operación continua
• Fotogrametría adaptativa para precisión volumétrica consistente

Características clave

• Área de escaneo hasta 2600 mm × 1800 mm para piezas ultra grandes
• Distancia de trabajo: 0,30–2,50 m (profundidad de campo extendida)
• Modos de escaneo: Gran-FOV (84 líneas láser azules); Distancia media (54 / 27 cruces láser azules); Agujeros profundos (línea láser azul adicional)
• Alta precisión: distancia media hasta 0.030 mm; Gran-FOV hasta 0.075 mm
• Precisión volumétrica: 0.075 mm + 0.010 mm/m (con barra de escala de alta precisión de 800 mm)
• Rendimiento hasta 6.450.000 mediciones/s y velocidades de fotogramas hasta 180 FPS
• Rango de tamaño de objeto recomendado: 0,5 m – 15 m
• Láser seguro para los ojos: Clase II
• Resolución hasta 0,1 mm

Diseño verdaderamente inalámbrico y procesamiento a bordo

• Módulo de procesamiento a bordo robusto para manejo de grandes volúmenes de datos
• Sistema de doble batería para operación continua sin cables
• Diseño Dual-WNIC para transferencia inalámbrica estable y de alta velocidad (Wi‑Fi 6)
• Admite modos inteligentes inalámbricos y alimentación ininterrumpida

Escaneo más rápido y fluido

• Líneas láser azul quad-cross (4×21 en modo Gran-FOV) para captura eficiente de áreas amplias
• Alta tasa de escaneo y velocidad de fotogramas para reducir marcadores necesarios y acelerar la captura

Portátil y fácil de usar

• Diseño compacto y ligero con maletín de transporte y maletín multifunción opcional
• Conexión inalámbrica sin cables para configuración sencilla en campo y taller
• Calibración rápida: calibración de 20 s en sitio
• Controles inteligentes con un solo toque para funciones clave sin ordenador

Intuitivo y adaptable

• Pantalla táctil integrada y guía inteligente para operación sencilla
• Sujeción para teléfono y botón C1 configurable para control adaptativo

Software
Compatible con una plataforma metrológica todo-en-uno para flujos de trabajo de inspección 3D y procesamiento de datos eficiente.

Especificaciones técnicas

• Tipo: KSCAN-X
• Modos de escaneo: Gran-FOV (84 líneas láser azules); Distancia media (54 / 27 cruces láser azules); Agujero profundo (línea láser azul adicional); Fotogrametría adaptativa
• Precisión: Distancia media: 0.030 mm; Gran-FOV: 0.075 mm
• Precisión volumétrica: 0.075 mm + 0.010 mm/m (con barra de escala 800 mm)
• Tasa de escaneo: hasta 6.450.000 mediciones/s
• Área de escaneo: hasta 2600 mm × 1800 mm
• Distancia de trabajo: 0.30 – 2.50 m
• Tamaño de objeto: 0.5 m – 15 m
• Clase láser: Clase II (seguro para los ojos)
• Resolución: hasta 0.1 mm
• Dimensiones: 344 mm × 124 mm × 99 mm
• Distancia entre cámaras: 235 mm
• Interfaz: USB 3.0 Type-B
• Conectividad inalámbrica: Wi‑Fi 6 (802.11a/b/g/n/ac), admite Dual WNIC
• Modo inteligente inalámbrico: admitido
• Alimentación ininterrumpida: admitida
• Entorno: sin ventilador, apto para talleres
• Temperatura de funcionamiento: -10 ~ 40 ℃
• Humedad de funcionamiento: 10–90% HR
• Grado de protección: IP50
• Patentes: múltiples registros CN/US/KR (fabricante)
• Notas: Rendimiento evaluado según normas ISO / JJ F / VDI/VDE; precisión volumétrica probada con barra de escala 800 mm
