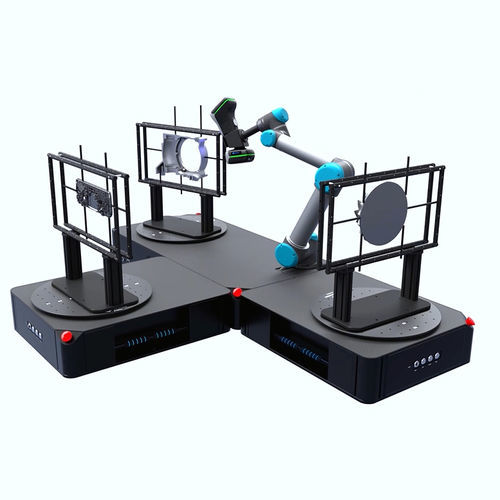

Máquina de medición de coordenadas controlada por ordenador AM-DESK series

con control manualsin brazospara piezas grandes

Descripción
AM-DESK se integra con robots colaborativos y escáneres 3D SCANOLOGY para realizar mediciones 3D automatizadas y continuas de piezas en taller, laboratorio y campo. La estación ejecuta secuencias de inspección sin supervisión y genera informes comparando las coordenadas 3D medidas con el modelo CAD.

Software
Incluye DefinSight-Automation con una interfaz intuitiva para la interacción humano‑máquina. El software admite múltiples protocolos de comunicación para integrar cobots, posicionadores multipunto y periféricos, permitiendo flujos de trabajo de medición automatizados y operación remota.

Puntos clave

• Instalación rápida: configuración plug-and-play para despliegue inmediato.
• Expansión modular con accesorios: escáner 3D, cobot, posicionador, bandeja.
• Protección del operario mediante resguardo y conformidad CE.
• Programable con PLC y control servo; admite rutinas de calibración automatizada.
• Arranque con un botón y modo manual para mayor flexibilidad.
• Admite secuencias de medida automatizadas con posicionadores múltiples y robots colaborativos.

Rendimiento y aplicaciones
Diseñada para inspección automatizada de piezas de fundición, plásticas, estampadas y otros componentes hasta 100 kg. Aplicaciones típicas: control de calidad, detección de defectos, captura para ingeniería inversa, prototipado rápido e informes automatizados en líneas de producción y laboratorios.

Accesorios y despliegue
Peso de la estación ≈75 kg y superficie ≈1 m². Tiempo típico de instalación ≈5 minutos con alimentación 110–220 V; carrito móvil opcional para reubicación rápida. Funciona con posicionadores plug-and-play para ampliar el área de trabajo y cambiar rutas de medida al instante. Nota: AM-DESK Lite no admite conexión a múltiples posicionadores ni calibración totalmente automatizada.

Seguridad
Marcado CE; incluye parada de emergencia en serie, indicadores sonoros y visuales de peligro y control de fuerza/distancia mediante servo para operación segura. Al integrarse con cobots, admite detección de colisiones por niveles y detección de seguridad por sensores para detener la operación en condiciones anormales.

Elementos incluidos / compatibles

• Variantes de estación: AM-DESK (estándar), AM-DESK Lite
• Módulos compatibles: escáner 3D, cobot, posicionador, bandeja
• Cobots/robots típicos compatibles: ver sección de especificaciones técnicas

Características / Especificaciones técnicas

• Tipo: AM-DESK 60120 ; AM-DESK Lite
• Dimensiones: 1200 x 600 x 177 mm (47.2 × 23.6 × 7.0 in) ; AM-DESK Lite: 1200 x 600 x 180 mm (47.2 × 23.6 × 7.1 in)
• Peso: 75 KG (165.3 lb) ; AM-DESK Lite: 70 KG (154.3 lb)
• Carga útil del plato: ≤125 KG (275.6 lb) ; AM-DESK Lite: ≤75 KG (165.3 lb)
• Velocidad máxima de giro del plato: 50°/S ; AM-DESK Lite: 40°/S
• Interfaz de comunicación: TCP/IP
• Robots compatibles:
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• Alimentación: 110 V–220 V / 50–60 Hz ; AM-DESK Lite: 220 VAC / 50–60 Hz
• Potencia máxima: 900 W ; AM-DESK Lite: 700 W
