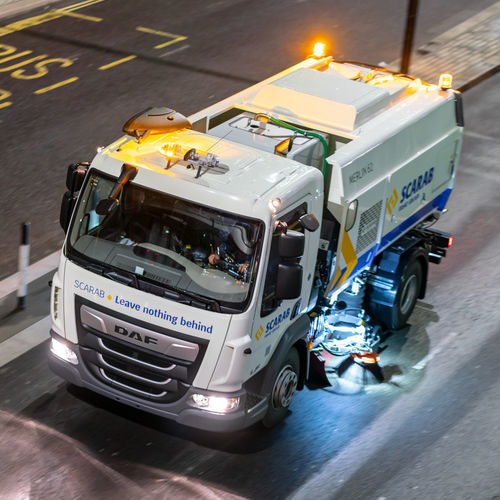

Barredora mecánica montada en camión Merlin 62

con motor de combustióncon motor de gascon motor diésel

Resumen
El Merlin 62 es una barredora vial montada en camión, diseñada para chasis de 10 a 16 toneladas de MMA. Ofrece una carga útil destacada en su categoría y es adecuada para entornos municipales y contratistas. La máquina está disponible con funcionamiento de motor único y un sistema de control CANbus intuitivo que permite un control preciso y eficiente del equipo de barrido.

Puntos clave de diseño

• Sistema de motor único que alimenta los componentes de barrido directamente desde el motor del chasis para reducir el consumo de combustible, el ruido y las emisiones, disminuir el peso y simplificar el mantenimiento.
• Sistema CANbus con controles intuitivos y monitor en color que proporciona configuración, estado del vehículo, advertencias y recordatorios de servicio.
• Caja de cambios hidrostática integrada en la transmisión del chasis que permite control por joystick adelante/atrás y operación con un solo pedal para reducir la fatiga del operador.
• Alto rendimiento de succión gracias a un impulsor de acero inoxidable montado en el techo con un camino de flujo de aire corto y eficiente.
• Solución montada en camión compatible con una amplia gama de chasis, incluidos DAF, Iveco, MAN, Mercedes, Volvo, Renault y Hino.
• Opción de chasis GNC disponible para una configuración de combustible alternativo con reducción de emisiones gaseosas y mejoras acústicas.

Especificación del vehículo (tabla)
Tamaño: 10-16 toneladas MMA
Velocidad de barrido: 0-20 mph / 0-32 kph
Capacidad de tolva: 6,2 metros cúbicos
Depósito de agua: 1250 litros
Motor: motor único
Carga útil típica: 5500-8500 kg
Ancho de barrido: 2365 mm simple / 3200 mm doble

Sistema hidrostático
La caja de cambios hidrostática diseñada por Scarab está instalada en la transmisión del chasis y permite que los componentes de barrido se alimenten directamente desde el motor del chasis. El control por joystick proporciona avance y retroceso con control de un solo pedal para reducir la fatiga y simplificar la operación.

Rendimiento de succión
Un impulsor de 905,5 mm en acero inoxidable montado en el techo está posicionado para producir un camino de flujo de aire corto y eficiente, proporcionando un alto rendimiento de succión con consumo de energía reducido.

Capacidades de barrido
El Merlin 62 está disponible en configuración de barrido simple u opcional de doble barrido. Cuando la boquilla de succión, el cepillo lateral y el widesweep están en funcionamiento, la máquina puede barrer hasta 2365 mm; los cepillos pueden alcanzar 3200 mm cuando se realiza el doble barrido.

Tolva resistente y robusta
La tolva está fabricada en acero inoxidable 4003 resistente a la corrosión y a la abrasión, granallada, imprimada con epoxi bicomponente y acabada con una capa superior duradera. Una criba articulada se pliega hacia abajo para facilitar el acceso de limpieza.

Sistema de control CANbus
El sistema CANbus ofrece un control total e intuitivo con una pantalla clara que indica la configuración de barrido y el estado del vehículo, además de monitorización en tiempo real y registro de datos para ayudar en la resolución de problemas y optimizar la operación.

Postventa y soporte
Scarab ofrece contratos de servicio y mantenimiento personalizados, respaldados por un almacén de piezas dedicado para suministrar piezas genuinas y componentes fiables a clientes de todo el mundo.

Opciones
Agua

• Bomba de alta presión / alto volumen con lanza manual y carrete de manguera autorretráctil
• Brazo de agua de alta presión montado en altura
• Supresión adicional de polvo para boquillas de succión (barra de impulsión de agua de 4 chorros delante de la boquilla)
• Supresión adicional de polvo para tubos de succión (cuatro chorros adicionales en la parte superior del tubo)
• Depósitos de agua de mayor capacidad
• Kit de inyección de detergente para uso con la lanza manual
• Columna de hidrante, llave y 3 metros de manguera plana de 50 mm para reposición en tarea
• Instalación de lavado y barrido simultáneo

Cepillos

• Doble barrido (segundo cepillo de canal en el lado opuesto + widesweep giratorio)
• Doble barrido simultáneo (ambos cepillos de canal y widesweep juntos)
• Cepillo de canal auxiliar instalado delante del cepillo estándar en montaje extensible/abatible
• Control de presión ajustable para cepillos de canal y widesweep
• Cepillo inclinable
• Vari Brush (control variable in/out del cepillo)

Sistema de succión

• Manguera móvil montada en puerta
• Brazo móvil trasero abatible
• Brazo móvil montado en altura

Opciones varias

• Engranaje reductor en la transmisión para variantes Unidrive
• Cámara CCTV para el cepillo del lado opuesto y/o la parte trasera del vehículo
• Sistema de lubricación centralizado (manual o automático)
• Balizas alternativas o adicionales
• Extintor

Características / especificaciones técnicas

• Modelo: Merlin 62
• Rango MMA chasis: 10-16 toneladas
• Rango de velocidad de barrido: 0-20 mph / 0-32 kph (velocidad de barrido constante controlable por el operador)
• Capacidad de tolva: 6,2 m³
• Capacidad del depósito de agua: 1250 litros (depósitos mayores opcionales)
• Disposición del motor: motor único (alimentado por el motor del chasis)
• Carga útil típica: 5500-8500 kg
• Ancho de barrido: 2365 mm (simple) / 3200 mm (doble)
• Impulsor montado en techo: 905,5 mm acero inoxidable
• Material de la tolva: acero inoxidable 4003, granallado, imprimado con epoxi bicomponente y capa superior resistente
• Transmisión: caja hidrostática en la transmisión del chasis con control joystick y pedal único
• Control: sistema CANbus con monitor en color, monitorización en tiempo real y registro de datos
• Combustible/alternativa: variantes de chasis diésel o GNC disponibles
