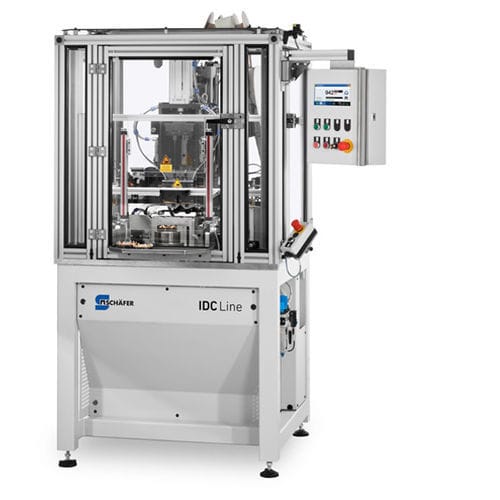

Ensambladora automática IDC Line INDIVIDUAL

de conectorespara hilospara cable

Resumen Las máquinas de la serie IDC Line automatizan las conexiones por desplazamiento de aislamiento (IDC) con alta precisión. En el proceso IDC, los conductores aislados se conectan con terminales sin pelado previo, permitiendo contactos eléctricos rápidos y repetibles. El IDC Line INDIVIDUAL está configurado para estatores de motores eléctricos y ensamblajes similares.

Tecnología de conexión innovadora Los contactos IDC se forman al presionar los conductores aislados en ranuras de contacto perfiladas. Las cuchillas en las ranuras cortan el aislamiento durante la inserción y establecen un contacto metálico fiable con el núcleo del conductor.

Ventajas de la tecnología El método IDC elimina la necesidad de elementos adicionales como soldadura o engaste y es idóneo para producción en serie. Permite contactar simultáneamente cables multicore y reduce los tiempos de ciclo, garantizando geometría de contacto constante.

Ejemplo de aplicación — motores eléctricos La máquina inserta y conecta los hilos de las bobinas a los contactos o anclajes correspondientes del estator, obteniendo conexiones estables y duraderas que cumplen los requisitos eléctricos y mecánicos del conjunto del motor.

Funciones de aseguramiento de la calidad Sensores integrados supervisan la profundidad de inserción y los parámetros de prensado en cada contacto. Las desviaciones respecto a los valores de referencia se detectan y registran para evitar que piezas defectuosas continúen en la línea y para mejorar la trazabilidad.

Seguridad del operario Un dispositivo de seguridad supervisado con puertas interbloqueadas interrumpe el circuito de seguridad al abrirse y detiene todos los sistemas de accionamiento. El equipo está diseñado para cumplir las directivas europeas aplicables en materia de seguridad mecánica y eléctrica y compatibilidad electromagnética (EMC).

Proceso de producción

• El operario carga el estator
• Rotación del estator hasta la primera posición de contacto
• Alimentación de los contactos a través de la estación IDC
• Corte de los contactos desde la tira
• Inserción del contacto en la ranura y prensado del hilo para formar el IDC
• Corte y aspiración del exceso de hilo
• Rotación del estator a la siguiente posición de contacto
• Repetición de las conexiones hasta completar

Estación IDC (módulo) La estación IDC automatiza las conexiones por desplazamiento de aislamiento con precisión repetible y puede integrarse como módulo en máquinas y sistemas de producción. Las ilustraciones son orientativas y pueden mostrar equipos opcionales.

Especificaciones técnicas

• Tipo de proceso: conexión por desplazamiento de aislamiento (IDC)
• Aplicación principal: conexiones IDC en estatores de motores eléctricos
• Formación del contacto: hilo aislado presionado en ranuras de contacto perfiladas; cuchillas cortan el aislamiento para formar el contacto eléctrico
• Adecuado para producción en serie y cables multicore
• Sensores integrados para monitorización de profundidad de inserción y proceso
• Gestión de material sobrante: corte y extracción por vacío de restos de hilo
• Seguridad operario: puertas interbloqueadas supervisadas que interrumpen el circuito de seguridad y detienen los accionamientos
• Conformidad: diseñado para cumplir directivas europeas relevantes de seguridad mecánica/eléctrica y EMC
• Modularidad: estación/módulo IDC integrable en máquinas y sistemas
