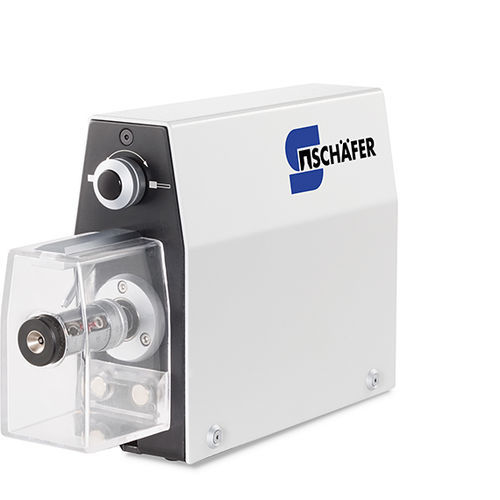

Peladora para cables coaxiales ST215W

de hilosmanualde decapado

Descripción general La ST215W es una máquina compacta de pelado diseñada para hilos individuales y cables coaxiales de pequeña sección. Admite micro-coaxiales y cables recubiertos de Teflón/Kapton e incorpora una función de retroceso (way-back) para mejorar la calidad del pelado.

Función way-back innovadora La función de retroceso mejora la consistencia del pelado al procesar hilos con mayores tolerancias de sección. Es posible desactivar la rotación de la cuchilla durante el tirado del aislamiento para evitar el torsionado de los conductores, garantizando una extracción controlada del aislamiento en conductores delicados.

Alta precisión El aislamiento se elimina mediante corte con cuchillas rotativas y extracción en una sola operación. La cabeza de corte rotativa compacta permite longitudes de pelado de la chaqueta muy cortas y evita daños en conductores o dieléctricos. Una unidad de centrado de ajuste continuo alinea el cable con las cuchillas, eliminando la influencia del operario y permitiendo su uso en aplicaciones de alto nivel, incluida la aeronáutica.

Parámetros ajustables La unidad de centrado es ajustable de forma continua. El tiempo y la dirección de rotación/torsión son configurables para adaptarse a distintos materiales. Los ajustes de diámetro y longitud ofrecen una resolución infinitamente variable y de alta precisión para repetibilidad exacta.

Conformidad La ST215W cumple las directivas europeas aplicables de maquinaria, seguridad eléctrica y compatibilidad electromagnética. Está diseñada para una ejecución consistente, larga vida útil y productividad sostenida.

Extensiones opcionales

• Unidad de centrado
• Cuchillas de pelado
• Pedal
• Microfiltro para aire comprimido

Datos técnicos (tabla) Materiales procesables - Hilo simple, cable con chaqueta, coaxial, micro-coax
Diámetro exterior máx. de cable - 2,5 mm
Diámetro del hilo - 0,08 mm – 2,0 mm (AWG 12 – 40 según material y tipo)
Aislantes - Teflón, PVC, Kynar, Kapton
Apantallamiento - Cobre, acero inoxidable
Longitudes de pelado - Máx. 13 mm
Longitud de pelado de la chaqueta exterior - Mín. < 10 mm (según material)
Tiempo rotación/torsión - 0,3 s – 6,2 s (10 pasos)
Dirección rotación/torsión - izquierda o derecha
Cabezal de corte - Cabezal rotativo
Número de cuchillas - 4
Resolución (diámetro) - Ajuste continuo; escala 0,05 mm
Resolución (longitud) - Ajuste continuo; escala 1,0 mm
Alimentación - 100–230 VAC, 47–63 Hz; 24 VDC
Aire comprimido - 5–12 bar
Dimensiones (L x W x H) - 210 x 54 x 126 mm
Peso - 0,85 kg

Especificaciones técnicas

• Modelo: ST215W
• Materiales procesables: hilo simple, cable con chaqueta, coaxial
• Diámetro exterior máx.: 2,5 mm
• Rango de diámetro del hilo: 0,08 mm – 2,0 mm (AWG 12–40)
• Tipos de aislamiento: Teflón, PVC, Kynar, Kapton
• Materiales de apantallamiento: cobre, acero inoxidable
• Longitud máxima de pelado: 13 mm
• Longitud mínima de pelado de la chaqueta exterior: < 10 mm (según material)
• Tiempo de rotación/torsión: 0,3 s – 6,2 s (10 pasos)
• Dirección de rotación: izquierda o derecha
• Cabezal de corte: rotativo
• Número de cuchillas: 4
• Resolución (diámetro): ajustable de forma continua; escala 0,05 mm
• Resolución (longitud): ajustable de forma continua; escala 1,0 mm
• Alimentación: 100–230 VAC, 47–63 Hz; 24 VDC
• Aire comprimido: 5–12 bar
• Dimensiones: 210 x 54 x 126 mm
• Peso: 0,85 kg
