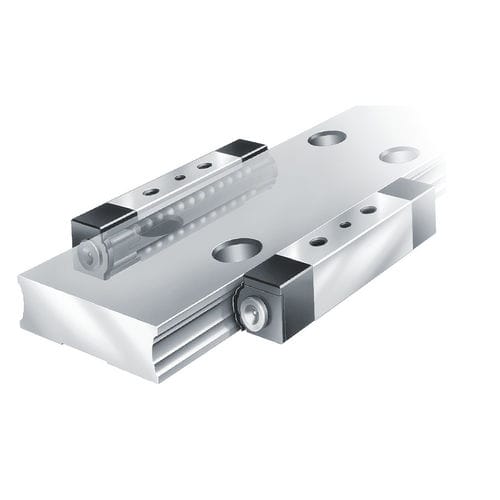

Guía lineal con rodamiento de bolas KUVS1 series

de acerode aluminio

Las guías lineales con patines con recirculación a bolas se componen de patines con recirculación, carros de guiado y carriles-guía. Permiten grandes distancias de apoyo, tienen un juego regulable y la clase de precisión estándar G3. Los patines sin jaula se deslizan en uno o en ambos lados de los carriles-guía y soportan elevadas cargas, a pesar de sus reducidas dimensiones. Si los patines se fijan en carros, forman junto con los carriles sistemas con recirculación de cuatro hileras de bolas. Los rascadores en las caras frontales y las caras longitudinales, que junto con el carril-guía forman una obturación por paso estrecho, obturan los patines por todos los lados. Los patines con recirculación a bolas se pueden relubricar. Los carros de guiado se componen de un cuerpo básico de aluminio anodizado y de dos patines con recirculación a bolas. Para la fijación en la construcción anexa, los carros tienen ranuras en T. El juego se puede ajustar mediante tres tornillos en el lado del carro; los tornillos presionan sobre el dorso del patín. Los carriles-guía están disponibles con pistas de rodadura en uno o en ambos lados del carril. Son de acero templado y están rectificados por todos los lados.
