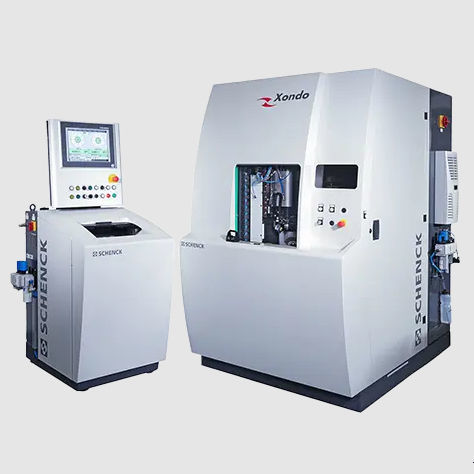

Máquina equilibradora horizontal Xondo series
dinámicopara turbocompresorpara rueda de turbina

Máquina equilibradora horizontal - Xondo series - SCHENCK RoTec GmbH - dinámico / para turbocompresor / para rueda de turbina
Máquina equilibradora horizontal - Xondo series - SCHENCK RoTec GmbH - dinámico / para turbocompresor / para rueda de turbina
Máquina equilibradora horizontal - Xondo series - SCHENCK RoTec GmbH - dinámico / para turbocompresor / para rueda de turbina - imagen - 2
Máquina equilibradora horizontal - Xondo series - SCHENCK RoTec GmbH - dinámico / para turbocompresor / para rueda de turbina - imagen - 3
Máquina equilibradora horizontal - Xondo series - SCHENCK RoTec GmbH - dinámico / para turbocompresor / para rueda de turbina - imagen - 4
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Orientación
horizontal
Tipo
dinámico
Aplicaciones
para turbocompresor, para rueda de turbina
Otras características
automático, compacto
Carga en rotor

Máx.: 1.500 g
(52,9 oz)

Mín.: 3 g
(0,1 oz)

Descripción

- Equilibrado totalmente automático de las ruedas del compresor del turbocompresor - Soporte de cojinete neumático patentado para una precisión de medición extrema - Procesamiento digital de los datos medidos y corrección del desequilibrio controlada numéricamente - Interfaz con pórtico de carga y equipos de transporte disponibles en el mercado - Fácil cambio a otros tipos de rotor - Tiempos de ciclo cortos - Diseño más compacto - Fácilmente desplazable como un solo bloque - Mecanizado de titanio (opcional) Secuencia de operaciones - La pieza se toma de la cinta de transferencia y se carga en la máquina - Recorrido de medición automático, freno a cero rpm - Retirar el rotor de la estación de medición y cargarlo en la estación de corrección - Sujeción, indexación a la posición de corrección para el 1er plano, avance de la fresa a la posición de fresado y control del corte de fresado. Si el desequilibrio es grande, se gira adicionalmente la fresa para aumentar la cantidad de material eliminado - Indexe y mueva el dispositivo de fresado a la posición de corrección para el 2º plano, repita el proceso de fresado y desenclave - Trasladar el rotor a la estación de medición e iniciar la marcha de control - Retirar la pieza y descargarla en la cinta de salida Campo de aplicación Medición y corrección del desequilibrio dinámico de ruedas de compresor de turbocompresor mecanizadas, uso de la máquina en producción de volumen medio a grande. Medición y corrección del desequilibrio totalmente automáticas mediante fresado polar en dos planos y con hasta dos pasos de corrección. Carga y descarga mediante cargador de pórtico. Diseño Máquina de dos estaciones con estación de medición y corrección y ciclo de funcionamiento totalmente automático.

---
