Interruptor 4 polos AZ series

con actuador separadoelectromecánicode seguridad

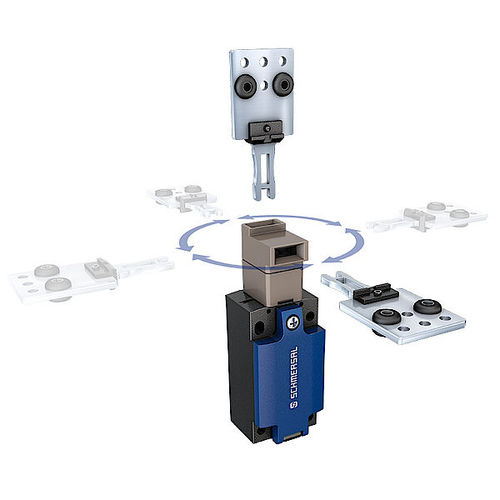

Los nuevos interruptores de seguridad electromecánicos con actuador separado de Schmersal: los interruptores AZ215/AZ216 y AZ315/AZ316 se utilizan para controlar la posición de resguardos abatibles o deslizantes. Su característica más destacada es el cabezal giratorio del actuador fabricado en zinc fundido a presión, que se puede girar fácilmente en pasos de 90° antes de la instalación. De este modo, el cabezal puede aproximarse lateralmente en cuatro direcciones diferentes, así como desde arriba. Con esta versátil posición de aproximación y la posibilidad de combinarla con diferentes actuadores, la serie AZ ofrece la máxima flexibilidad de instalación y una gama de aplicaciones universales para el usuario. El diseñador puede utilizar el interruptor AZ para diseños tanto a derechas como a izquierdas en puertas de protección tanto batientes como correderas. La carcasa de plástico o metal del interruptor es idéntica en diseño y tamaño a los interruptores de posición de las series PS 215/216 y PS 315/316, lo que confiere a los interruptores AZ un diseño igualmente compacto y una fácil integración en la construcción circundante. Los interruptores AZ215 y AZ216 pequeños cumplen la norma EN 50047, mientras que los AZ315 y AZ316 más grandes cumplen la norma EN 50041. Además de la versión estándar con entrada de cable M20 y terminales de conexión, también están disponibles versiones con conector M12 de 4 u 8 pines, en función del número de contactos. Con el conector de 8 polos incorporado, los interruptores AZ pueden conectarse a la caja de campo de seguridad SFB. Las versiones de dispositivos con tres contactos en una amplia gama de combinaciones también pueden asumir un papel de señalización además de su función de seguridad. Los terminales de conexión de los elementos de conmutación, que giran 45°, permiten un cableado rápido y sencillo.
