Manómetro analógico R 40
roscadode plásticode latón

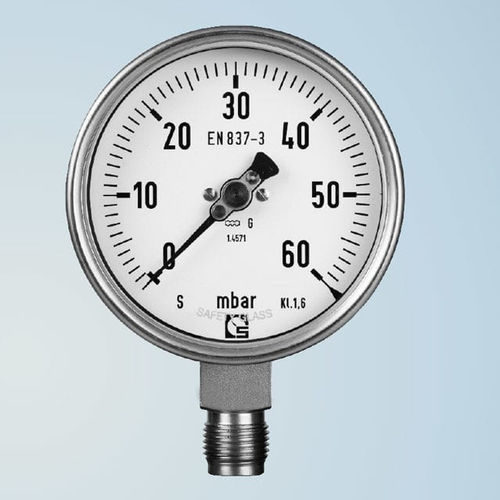

Manómetro analógico - R 40 - Schmierer GmbH - roscado / de plástico / de latón
Manómetro analógico - R 40 - Schmierer GmbH - roscado / de plástico / de latón
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Sistema de visualización
analógico
Montaje
roscado
Material
de acero inoxidable, de latón, de plástico
Tecnología
de tubo Bourdon
Presión

Máx.: 1.000 bar
(14.503,77 psi)

Mín.: -1 bar
(-14,5 psi)

Precisión

1,6 %, 2,5 %

Diámetro de la esfera

40 mm, 50 mm, 63 mm
(1,6 in, 2 in, 2,5 in)

Temperatura de proceso

Máx.: 80 °C
(176 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Un tubo curvado circularmente está, por un lado, conectado a un enchufe y, por el otro, cerrado. Cuando hay sobrepresión en el interior del tubo bourdon, éste se estira hacia el exterior; si hay presión negativa, el tubo bourdon se contrae hacia el interior. Este movimiento del extremo del tubo bourdon es una medida de la presión entrante y se transmite a un segmento de engranaje sobre el engranaje del movimiento. Con un manómetro de tubo de bourdon se pueden medir fluidos, gases y vapores con una presión positiva de hasta 1000 bar y negativa de hasta 1 bar. La precisión de los manómetros oscila entre ± 0,1% y ± 2,5% del valor del rango superior. Material El tubo bourdon se fabricará a medida según las necesidades específicas. Pueden fabricarse en metal no ferroso y para medios más agresivos pueden utilizarse materiales como SS 316L o Monel. Medidor de tubo Bourdon EN 837-1 Tubo Bourdon y conexión de latón Ventana de plástico Caja de acero Roscado 1/4″ BSP resp. 1/8″ BSP ( para diámetro 40 mm)

---

Catálogos

R40 R50 R63
R40 R50 R63
2 Páginas
