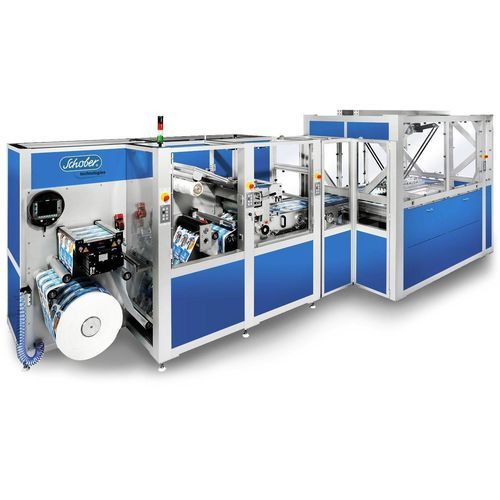

Máquina de corte rotativa RSM410 IML

de filmpara láminasde etiquetas

Resumen
El RSM410 IML es un sistema rotativo compacto de corte y punzonado diseñado para el procesamiento de etiquetas in-mould, etiquetas, billetes y embalajes. Ofrece corte en in-setting preciso y registro constante, con flexibilidad para tiradas pequeñas y medianas.

Tecnología innovadora de accionamiento híbrido VARICUT
El accionamiento híbrido VARICUT combina movimientos continuos e intermitentes durante el corte. El procesamiento en modo in-setting mantiene el corte siempre en registro con la impresión, permitiendo el tratamiento independiente del formato de películas y materiales de embalaje impresos digitalmente.

Beneficios clave

• Alta disponibilidad y flexibilidad de producción
• Tiempos de ajuste reducidos para cambios rápidos de producto
• No requiere cilindros magnéticos adicionales para nuevos formatos
• Optimizado para flujos de trabajo de impresión digital

Tecnología de corte rotativo consolidada
La máquina utiliza cilindros magnéticos de alta precisión y larga vida en unidades de corte de alto rendimiento. Las características de los cilindros magnéticos incluyen:

• Ajustes de presión prefijados
• Rodamientos y bloques de soporte de alta precisión
• Sistema Gap Control para compensación precisa del desgaste de la cuchilla
• Elevación rápida centralizada desde el cilindro magnético hasta el cilindro de impresión (sin pérdida de registro)

Transporte de producto controlado por vacío
El RSM cuenta con una banda de vacío de superficie completa para transportar las etiquetas IML cortadas. Un sistema de varias cámaras de vacío mejora la manipulación del producto y elimina ajustes frecuentes por contorno, disposición o gramaje del material.

Manipulación segura y eficiente (Spider)
La robotización y la automatización permiten apilado y entrega continuos y seguros. La entrega automatizada apila productos con la misma impresión y gestiona de forma fiable productos anidados o de tamaños mixtos. Aspectos destacados:

• Velocidad continua de banda hasta 50 m/min (configuración Spider típica)
• Placas específicas pick & place
• Diferentes tipos y formas de producto recogidos de forma segura a velocidades sincronizadas y apilados sin interrupción en un sistema de doble caja

RSM IML-Twin Spider (opción de alto rendimiento)
La configuración Twin Spider admite anchos de banda mayores y velocidades superiores para procesos de alto rendimiento:

• Anchos de banda hasta 1.000 mm
• Longitudes de formato hasta 1.220 mm
• Velocidades de procesamiento hasta 100 m/min
• Funcionamiento continuo fiable con control automático de registro y panel de control intuitivo
• Tecnología Twin-Sider para una manipulación suave y eficiente del producto

Dispositivo antiestático
La unidad antiestática descarga tensiones elevadas mediante electrodos de descarga dirigidos para evitar de forma fiable las descargas electrostáticas, independientemente del material o la velocidad del proceso.

Reducción del tiempo de preparación / Ahorro de material
El RSM permite la re-registración automática durante los cambios de bobina para ahorrar material y reduce significativamente los tiempos de puesta a punto de la cortadora.

Aplicaciones

• Etiquetas In-Mould (IML) para envases alimentarios y contenedores técnicos
• Etiquetas, billetes y diversos materiales de embalaje
• Procesamiento de películas impresas digitalmente, films, papeles, cartón y no tejidos

Características / especificaciones técnicas

• Modelo / plataforma: RSM410 IML / MX-DIGI-VARICUT
• Tecnología de accionamiento: VARICUT hybrid drive (combina corte continuo e intermitente en modo in-setting, siempre en registro)
• Características del cilindro magnético: ajustes de presión prefijados; rodamientos de alta precisión; Gap Control; elevación rápida centralizada
• Manipulación por vacío: banda de vacío de superficie completa con sistema multi-cámara de vacío
• Opciones de manipulación robotizada: Spider / Twin Spider, apilado automatizado (pick & place)
• Velocidad continua típica (configuración Spider): hasta 50 m/min
• Rendimiento Twin Spider: ancho de banda hasta 1.000 mm; longitud de formato hasta 1.220 mm; velocidades de procesamiento hasta 100 m/min
• Materiales procesados: películas impresas digitalmente, materiales de embalaje, films, papeles, cartones, no tejidos
• Diseñado para volúmenes de producción pequeños y medianos de etiquetas In-Mould
