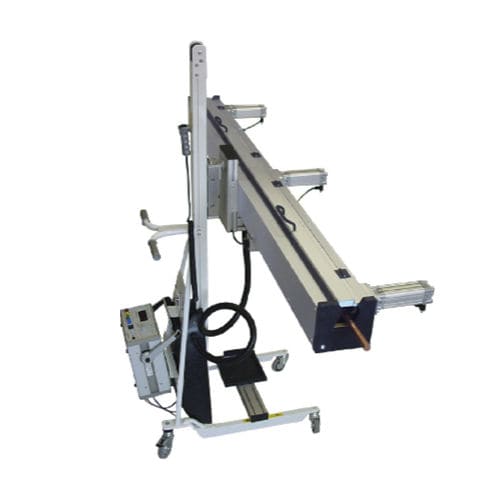

Instrumento de medida de resistencia MAT 2000 T

para cablede proceso

El MAT2000T se utiliza para determinar la resistencia del cable eléctrico por 1000 m (modelo US por 1000 pies) de cables de alimentación de gama alta y media sin cortar el cable. Con la técnica de medición de 4 polos según Kelvin, se eliminan todas las resistencias de la línea de alimentación. La corriente de medición se determina mediante mordazas de sujeción accionadas neumáticamente y la tensión de medición se capta a través de grifos apoyados en resortes. Las mordazas de corriente y, por lo tanto, los puntos de alimentación de corriente están dispuestos a una distancia suficiente de los grifos según DIN/IEC para garantizar una distribución constante y uniforme de la corriente a lo largo de la distancia de medición real. El MAT2000T es capaz de medir cables durante la fabricación conectando el dispositivo directamente al cable en el que está enrollado. El MAT2000T se coloca debajo del cable, el sistema de elevación eléctrica eleva el dispositivo de sujeción a la altura del cable correspondiente y se detiene automáticamente. Además, el dispositivo de sujeción se puede girar verticalmente para soportar diferentes ángulos de cable. Después de cerrar las tapas de seguridad, se activan las mordazas neumáticas del mandril y se puede iniciar la medición con el Microohmetro MR 302 C-A incorporado.
