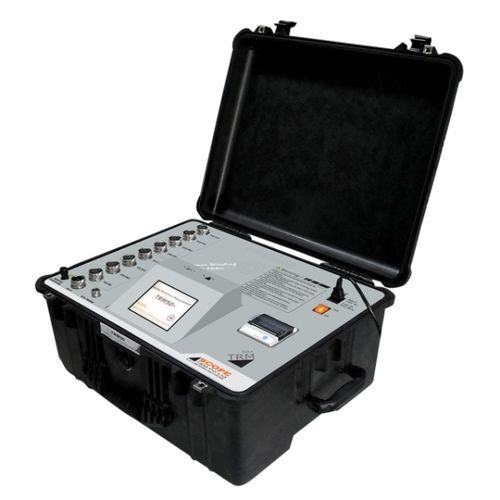

Aparato de medición de baja resistencia TRM 50+

inductivode transformadorescon visualización

SCOPE introduce un medidor de resistencia de bobinado de precisión de última generación, especialmente diseñado para pruebas de campo, así como para pruebas de fábrica de transformadores grandes de hasta 500 MVA. El valor de la resistencia del devanado del transformador y de la máquina giratoria se muestra directamente en la pantalla TFT de 5,7". El TRM 50 está diseñado para trabajar en condiciones reales de un patio de maniobras de EHV, garantizando la seguridad del operador y la repetibilidad de los resultados. El ahorro de tiempo de mantenimiento está asegurado por una conexión única al transformador con medición simultánea de la resistencia de tres/seis devanados, medición de las resistencias de todos los grifos con cambio de grifo automatizado y posibilidad de desmagnetización. El medidor está protegido contra el contraflujo que ofrecen los grandes bobinados inductivos. Puede medir la resistencia del devanado de CC de grandes máquinas rotativas, objetos de prueba altamente inductivos como transformadores, generadores y motores, etc. Una corriente continua de 50 A permite medir bajas resistencias con gran precisión. Conexión única a todos los devanados de primario y/o secundario. La medición simultánea reduce el tiempo de conexión y medición. Los cambios en la resistencia del devanado, devanados cortos o abiertos pueden ser detectados a partir de los valores medidos. Medición automática de la temperatura y cálculo del valor corregido de la temperatura. Mediciones de la resistencia del devanado de todas las derivaciones de fases de una sola vez. Recodificación, impresión y almacenamiento de resultados. El contacto del OLTC abre y compite en la instalación de pruebas de rendimiento del OLTC. Pruebas de una o tres fases en una sola prueba. Generación de informes individuales. Conocer el estado de los contactos OLTC, mecanismo OLTC, resistencia de transición. Descarga y desmagnetiza el objeto después de la prueba.
