Introducción

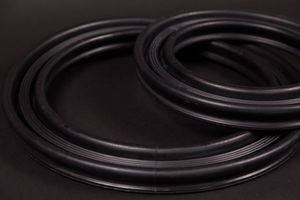

Seal Master Corporation es un referente en el diseño a medida de sellos y bolsas inflables totalmente moldeados y reforzados con tejido, destinados a aplicaciones industriales, reguladas y exigentes. Esta guía ofrece un resumen de los factores críticos que afectan el diseño de sellos inflables: geometría, configuraciones, geometría de la aplicación, conexiones de aire, sistemas de retención, dispositivos de control, consideraciones ambientales y construcción/materiales.

Geometría
Los sellos inflables Seal Master se despliegan y llenan en tres direcciones principales: axial (normal al plano de montaje), radial hacia el interior y radial hacia el exterior. Cada dirección tiene parámetros de rendimiento como la altura de inflado (carrera) y el radio de curvatura admisible del eje central. Estos parámetros están influenciados por la geometría de la sección transversal del sello.

Configuraciones típicas de sellos inflables
Existen numerosas configuraciones de sección transversal desarrolladas para cubrir una amplia gama de requerimientos industriales, de investigación y militares. Los perfiles se seleccionan por su rendimiento en direcciones de inflado concretas y se diferencian adicionalmente por el método de retención.

Tipos comunes de retención / configuraciones

• Tipo Snap-In: Base en forma de cola de milano que encaja en una ranura de retención correspondiente. Instalación y reemplazo rápidos; el retenedor ofrece soporte y protección.
• Tipo Bond-In: Instalado en una ranura de pared recta y pegado en su lugar; útil cuando se prefiere un montaje adherido.
• Tipo Encapsulado: Sello capturado por una barra o canal formado especialmente; un tubo inflable acciona una suela de goma sólida contra la superficie de impacto.
• Tipo Fasten: Usa sujeciones metálicas (barras, pasadores, clips) que pueden soldarse por puntos o atornillarse a la superficie de montaje.
• Tipo Recessed Groove: Usualmente empleado en diámetros pequeños en modos radiales y mantenido por tensión/fuerza; se pueden usar espárragos para diámetros mayores.
• Tipo Drop-In: Diseñado para dejarse caer en una ranura o hueco y retenido por gravedad y geometría sin dispositivos adicionales de sujeción.

Defina la geometría de su aplicación
Dos consideraciones principales determinan el perfil del sello: geometría y entorno. Definir la geometría incluye el espacio de montaje disponible, la carrera necesaria, cómo se colocará el sello y la función mecánica. Un boceto o dibujo de la aplicación es muy útil para determinar el perfil y el enfoque de montaje adecuados.

Conexiones de aire típicas
Las conexiones de aire están moldeadas de forma integral en los sellos inflables Seal Master, proporcionando alta resistencia e integridad constructiva. La ubicación base y el acceso para la alimentación de aire deben considerarse durante el diseño.

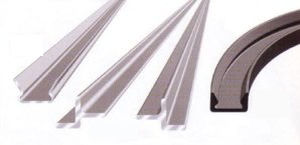

Sistema de retención del sello inflable
Una instalación correcta es esencial. Un retenedor debe mantener el sello en su lugar, permitir la inflado/deflado libre y proteger el sello de daños. Seal Master puede suministrar retenedores metálicos o elastoméricos en forma de tira o circular. Alternativamente, los sellos pueden retenerse mediante ranuras mecanizadas en la aplicación.

Dispositivos de control
Algunas aplicaciones requieren operación controlada o cíclica. Las soluciones de control pueden incluir cajas de control, válvulas, reguladores, manómetros, alarmas y compresores. Seal Master puede proporcionar dispositivos de control cuando la aplicación lo exige; por ejemplo, para accionar sellos en vehículos de rescate de emergencia u otros sistemas críticos de proceso.

Consideraciones ambientales de la aplicación
Las condiciones ambientales condicionan la selección de compuestos elastoméricos y del refuerzo textil. Los parámetros a registrar incluyen rango de temperatura, exposición química, abrasión, exposición a UV, ozono y otras solicitaciones mecánicas. La selección de materiales se realiza en colaboración entre el cliente y los ingenieros de Seal Master según las necesidades de la aplicación.

Construcción y materiales
Los sellos inflables Seal Master se fabrican a medida, reforzados con tejido y totalmente moldeados, no en simples extrusiones. Se emplean múltiples combinaciones de elastómeros y tejidos de refuerzo para responder a retos geométricos y ambientales. A continuación se listan los elastómeros y tejidos típicos.

Elastómeros típicos utilizados

• Butilo
• Cloropreno
• Epiclorohidrina
• Etileno‑Propileno
• Hidrocarburo fluorado (Viton®)
• Caucho natural
• Nitrilo (Buna N)
• Poliuretano
• Silicona
• Estireno‑butadieno (Buna S)

Tejidos de refuerzo típicos

• Dacron
• Kevlar®
• Nomex®
• Nailon

Sellos inflables personalizados
Seal Master produce sellos inflables diseñados a medida; se han desarrollado miles de perfiles únicos para satisfacer distintos requerimientos. El perfil específico, los materiales y el método de retención se determinan según las exigencias de rendimiento de la aplicación.

Características / Especificaciones técnicas

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
