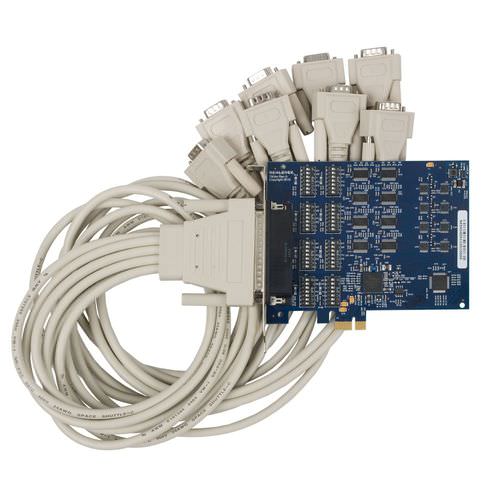

Tarjeta de interfaz PCI Express 7804e

en serieRS-485industrial

La interfaz en serie expresa del PCI 7804e proporciona ocho puertos seriales de múltiples funciones, cada uno individualmente campo-configurable para RS-232, RS-422, o RS-485. Cada puerto serial utiliza un 16C954 UART con 128 el octeto Tx/Rx FIFOs que permite tarifas de datos a 921.6K BPS para las comunicaciones de alta velocidad confiables en usos intensivos de los datos. Este UART de alto rendimiento incluye la ayuda que enmarca de 9 pedacitos y es registro compatible con usos del software de la herencia 16550. Además, el tablero deriva un reloj de 62.5 megaciclos del acoplamiento expreso del PCI. Este reloj ultra de alta velocidad es dividido por un reloj flexible de 8 pedacitos prescalar con 1/8 de los pasos para proporcionar la ayuda para la gama más amplia de las velocidades estándares y no estándar.
