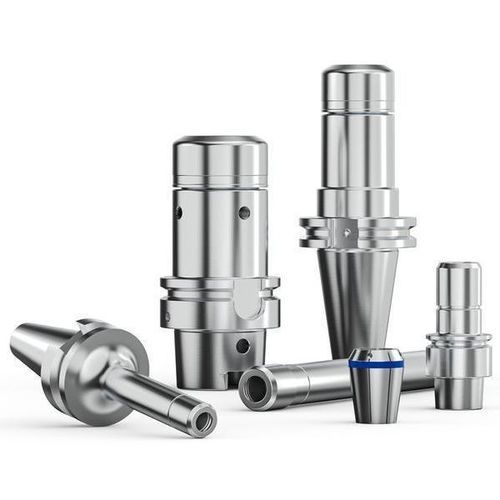

Portapinzas CAT ER HP

BT 50CAPTOBT 30

Resumen
Diseñada para fresado a altas velocidades, la pinza ER HP mejora la fiabilidad del mecanizado mediante un bajo error de excentricidad, resultados consistentes, mayor vida útil de la herramienta y ciclos más rápidos. Reduce tiempos de inactividad y costes de utillaje, al tiempo que ofrece mejores acabados superficiales y tolerancias estrictas.

Fresado a alta velocidad con diseño finamente equilibrado
La pinza ER HP presenta un diseño simétrico y finamente equilibrado, ideal para fresado a alta velocidad y mecanizado en 5 ejes. Este diseño incrementa el rendimiento, reduce las vibraciones y asegura la estabilidad a altas revoluciones, obteniendo acabados más uniformes y mayor vida de herramienta.

Máxima fuerza de sujeción y diseño rígido
Las altas fuerzas de sujeción combinadas con un cuerpo rígido mantienen las herramientas seguras durante mecanizados exigentes, evitando deslizamientos y garantizando resultados repetibles y seguridad del proceso.

Implementación sin esfuerzo y seguridad
Los portapinzas ER HP son una alternativa a tecnologías como Shrinkfit o Power Milling Chucks, pero sólo requieren una llave de rodillo simple para su uso. El sistema es rápido, seguro y fácil de usar, agilizando los cambios sin puntos calientes ni instalaciones complicadas.

Un portaherramientas versátil y adaptable
El sistema ER HP ofrece flexibilidad: un portaherramientas con un juego de pinzas cubre un amplio rango de sujeción. Las opciones incluyen pinzas selladas, taladros de refrigerante y equilibrio fino para adaptar la configuración a aplicaciones específicas y reducir la necesidad de múltiples portaherramientas.

Una inversión duradera
Los portaherramientas se fabrican en acero 100 % reciclable dentro de la EEC y se empaquetan en cajas totalmente recicladas, proporcionando una solución sostenible y duradera.

Área de trabajo
La ER HP rinde bien en diversos materiales y es adecuada tanto para fresado ligero en máquinas 4-5 ejes como para operaciones de desbaste, gracias a su bajo error de excentricidad, equilibrado preciso, fuerte fuerza de agarre y cuerpo rígido.

Características / especificaciones técnicas

• Capacidad: ER08: Ø1-5 mm; ER11R: Ø1-7 mm; ER16R/ER16: Ø1-10 mm; ER20: Ø1-13 mm; ER25: Ø1-16 mm; ER32: Ø2-20 mm.
• Interfaces de husillo: SA40/50; DIN69871AD; BT30/40/50/30TF/40TF/50TF; HSK-A32/A40/A50/A63/A100/E25/E32/E50; Seco-Capto C3/C4/C5/C6/C8; CAT-V40/50/V40 TF/50TF; ejes rectos Ø10/12/16/20.
• Sujeción: Cabezas con rodamiento de rodillos accionadas por asas o llaves de par.
• Error de excentricidad: 3 µm a 3xD (5 µm para ER08 y ejes rectos; 8 µm para Graflex).
• Equilibrado: G2,5-25.000 rpm o ≤ 1 g.mm (Capto G6,3-20.000 rpm; Graflex preequilibrado).
• RPM máximas recomendadas: ER08: 60.000 rpm; ER11R: 60.000 rpm; ER16R: 60.000 rpm; ER16: 42.000 rpm; ER20: 30.000 rpm; ER25: 30.000 rpm; ER32: 25.000 rpm.
• Ajuste fino del equilibrado de conjuntos: Algunos portapinzas HSK ER HP incluyen 4 orificios roscados para permitir el ajuste fino en una máquina de equilibrado adecuada.
