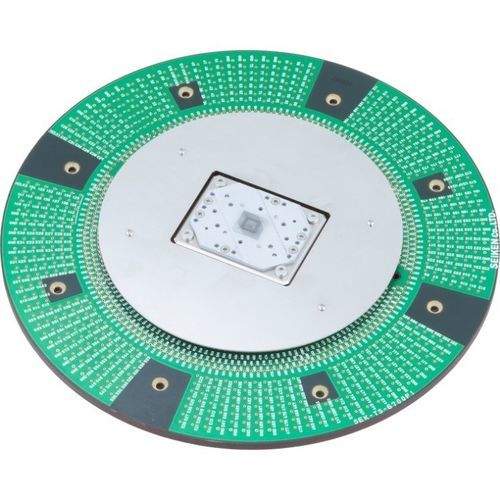

Probe card Kelvin

Las tarjetas de sonda Kelvin de Seiken están específicamente diseñadas para mediciones de detección de cuatro terminales (conexión Kelvin), proporcionando pruebas de resistencia altamente precisas para dispositivos. Al controlar independientemente la corriente (circuito de fuerza) y el voltaje (circuito de detección), las mediciones Kelvin eliminan efectivamente el impacto de la resistencia de contacto, capturando la verdadera resistencia del dispositivo (Rs) con precisión. En las mediciones Kelvin, dos terminales deben contactar un solo electrodo, como una protuberancia de soldadura o una almohadilla. Las tarjetas de sonda Kelvin de Seiken admiten mediciones de paso fino a partir de pasos de electrodo tan pequeños como 0,35 mm. Con la capacidad de reducir la brecha terminal a solo 0,1 mm, se logra un contacto estable y confiable incluso en electrodos ultra pequeños. (El diseño está cubierto por la patente n.º 5597108.) Seiken ofrece soporte completo para la tarjeta especializada requerida para sondas Kelvin. Desde el diseño de accesorios personalizados hasta servicios de fabricación completos, proporcionamos una solución integral, asegurando la combinación perfecta entre su tarjeta de sonda y el equipo de prueba para una precisión y eficiencia máximas. - Contacto confiable con pequeños electrodos: Diseñado para las tecnologías miniaturizadas de hoy, asegurando un contacto estable incluso con protuberancias ultra pequeñas tan pequeñas como φ180μm. - Diseño flexible de pines para pruebas de múltiples chips: Disfrute de una flexibilidad de diseño total: nuestras tarjetas de sonda Kelvin admiten diseños de 100 a 1000 electrodos por chip y permiten pruebas de múltiples chips simultáneamente. Todas nuestras tarjetas de sonda avanzadas no tienen limitaciones en la disposición de los pines, siempre que se cumplan los requisitos de paso. - Mantenimiento fácil con pines reemplazables: Mantener el rendimiento máximo es simple; nuestras tarjetas de sonda Kelvin permiten un fácil reemplazo de pines, minimizando el tiempo de inactividad y simplificando el mantenimiento, al igual que nuestros modelos avanzados de tarjetas de sonda. Ejemplo de aplicación: - Pruebas de front-end de semiconductores Productos relacionados: - Tecnología de medición Kelvin: Nuestras sondas Kelvin patentadas permiten mediciones ultra precisas y de baja resistencia en electrodos de paso fino. Con un contacto de doble punto tan cercano como 0,1 mm, aseguran una conectividad estable, una durabilidad superior y una precisión inigualable para dispositivos de próxima generación. - Sockets IC Kelvin: Nuestros sockets Kelvin admiten pruebas precisas de baja resistencia de cuatro terminales, incluso para chips ultra compactos más pequeños de 1 mm. Diseñados para tecnologías de vanguardia y CI de alta densidad, ofrecen una precisión inigualable para sus aplicaciones más avanzadas. - Soportes de sonda (accesorios de prueba personalizados): También conocidos como bloques de pines, los soportes de sonda son esenciales para la sonda de precisión en pruebas de componentes electrónicos. Nuestros soportes de sonda aseguran una alineación perfecta y un contacto estable, ya sea que esté utilizando formatos estándar o necesite un diseño completamente personalizado. Especificaciones técnicas / Características: - Capacidad de medición de cuatro terminales (conexión Kelvin) - Elimina la resistencia de contacto para una medición precisa de la resistencia del dispositivo - Admite mediciones de paso fino desde un paso de electrodo de 0,35 mm - La brecha terminal se puede reducir a 0,1 mm para electrodos ultra pequeños - Patente n.º 5597108 - Diseño flexible de pines: 100–1000 electrodos por chip, pruebas de múltiples chips admitidas - Pines reemplazables para un mantenimiento fácil - Diseño y fabricación de accesorios personalizados disponibles
