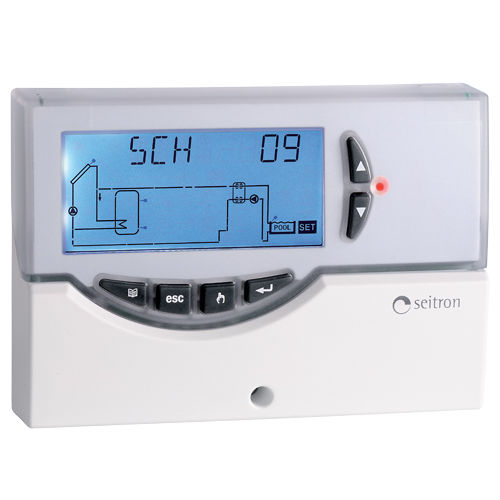

Controlador de temperatura con pantalla LCD TDST24M

termoeléctricopara colector solar

UNIDAD DE CONTROL CON SALIDA PWM Unidad de control centralizada para paneles solares térmicos. Equipado con 3 salidas de relé (2 para cargas + 1 para alarma), salida PWM, salida 0..10V y 3 entradas (sensores), puede configurar y gestionar hasta 6 tipos diferentes de sistemas solares. Cuando se selecciona una instalación específica, la unidad de control gestiona automáticamente las salidas y entradas utilizadas para controlar las válvulas, las bombas, las fuentes integradoras y las sondas utilizadas en el tipo de instalación seleccionado. Además, en la pantalla LCD retroiluminada es posible visualizar el esquema hidráulico de la instalación, el estado de las salidas, las sondas y otros datos e informaciones. CARACTERÍSTICAS TÉCNICAS Fuente de alimentación: 230V~ 50Hz Absorción de potencia: VA <2 Tipo de sensores: 3 x NTC 10K @ 25 °C ±1 % Rango de funcionamiento del sensor: -50 °C . +200 °C (colector) - -50 °C .. +110 °C (caldera) Rango de temperatura de lectura: -20 °C . 180 °C Precisión: ±2 °C Resolución: 0,1°C (-20°C .. 144,9°C) - 1°C (145°C. . 180°C) Ajuste del offset: en S1: ±5,0°C - en S2: ±5,0°C - en S3: ±5,0°C Contraseña de Instalador: 0000 .. 9999 (por defecto 0000) Señal acústica: Encendido/Apagado (predeterminado Encendido) Temporización de la luz de fondo: 20 segundos desde la última pulsación de tecla OUT2 Relé Lógico: NOR=N.O. REV=N.C. (N.O. por defecto) Calificación de contactos: OUT 1 relé: 2 x 2(1)A máx 250V~ (SPST) Tensión libre Relé OUT 2: 8(1)A máx. 250V~(SPST) Libre de tensión Valor nominal de los contactos del relé de alarma: 4(1)A máx. 250V~ (SPDT) Libre de tensión Señal de salida: PWM: Amplitud: 10V +-15% Frecuencia: 1KHz Corriente: 15mA máx. 0..10V: Amplitud: 0V..10V ±10%@10V Carga mínima: 10KOhm.
