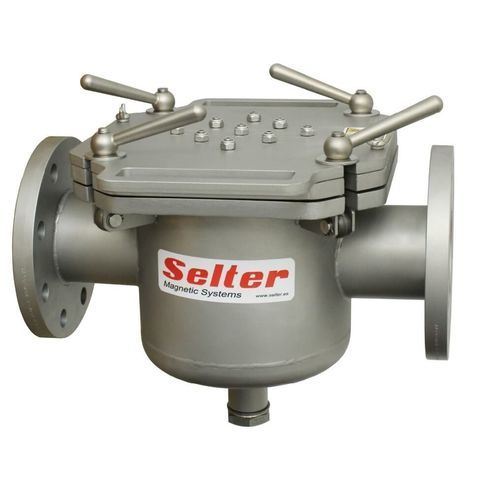

Filtro de líquido 20.54.320-100

de partículashidráulicode cartucho

Descripción
Se utilizan para extraer partículas férricas de productos líquidos y para proteger circuitos hidráulicos y sistemas de refrigeración. Disponibles en versiones de pared simple y doble, con varias capacidades y códigos de modelo identificables.

Filtros magnéticos de pared simple
CÓDIGO | Capacidad (l/min) | A (mm) | B (mm) | C (mm) | nº barras | Presión | Peso (Kg)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

Filtros magnéticos de doble pared
CÓDIGO | Capacidad (l/min) | A (mm) | B (mm) | C (mm) | nº barras | Presión | Peso (Kg)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

Características estándar

• Brida tipo EN1092-1
• Carcasa: Acero inoxidable AISI 304
• Presión máxima: 10 bar
• Junta hermética de neopreno
• Tratamiento de superficie: arenado
• Parte magnética: imanes permanentes de neodimio calidad N52
• Valor de la inducción magnética en la superficie de las barras > 12.000 gauss

Características / Especificaciones técnicas

• Aplicación: extracción de partículas férricas en líquidos, circuitos hidráulicos y sistemas de refrigeración
• Modelos disponibles: versiones de pared simple y doble (códigos y dimensiones listados arriba)
• Capacidades (l/min): 300, 375, 475
• Número de barras magnéticas: 9, 14 o 19 según el modelo
• Material de la carcasa: AISI 304
• Norma de brida: EN1092-1
• Presión de trabajo: hasta 10 bar
• Junta: neopreno
• Imanes: Neodimio N52 (inducción en superficie > 12.000 gauss)
• Acabado superficial: arenado

Información adicional
Acabados especiales y tamaños disponibles bajo pedido.
