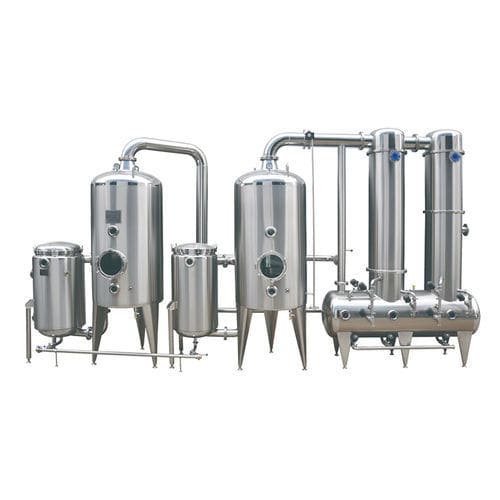

Evaporador de coraza y tubos

de vacíode procesopara concentración de muestras

Este sistema de concentración está diseñado para concentrar nicotina a partir de extractos de hojas de tabaco para procesos industriales y farmacéuticos. Combina evaporación asistida por vacío, recuperación de energía y etapas de condensación configurables para maximizar la recuperación de disolventes manteniendo la integridad de la nicotina.

Características clave:

• Mecanismos de evaporación y condensación optimizados para maximizar los rendimientos de recuperación sin degradar la nicotina.
• Diseño eficiente en energía: recuperación energética integrada y vacío que reduce los puntos de ebullición y el consumo energético.
• Operación asistida por vacío para minimizar el estrés térmico y conservar la calidad del extracto.
• Construcción en acero inoxidable conforme a normas alimentarias y farmacéuticas para resistencia a la corrosión y facilidad de limpieza.
• Automatización basada en PLC con monitorización en tiempo real y parámetros ajustables (temperatura, presión, concentración).
• Configuraciones escalables y personalizables para capacidades de producción pequeñas y grandes.
• Diseño de alta recuperación de disolventes (énfasis en recuperación de etanol) para reducir costes operativos e impacto ambiental.

Aplicaciones:

• Concentración de extractos ricos en nicotina de hojas de tabaco antes de procesos de purificación posteriores (p. ej. destilación molecular).
• Producción de nicotina de calidad farmacéutica y preconcentración para las industrias del vapeo y farmacéutica.

Estructura y características de componentes:

• Calentador: calentador de un efecto con tubos de intercambio dispuestos en patrón triangular para mejorar el flujo y el intercambio térmico; placas deflectoras que inducen flujo de vapor transversal; entrada de vapor anti‑erosión; área de calentamiento optimizada y baja presión de vapor en la carcasa para limitar la incrustación; relación controlada longitud/diámetro de los tubos para evitar el secado.
• Cámara de evaporación: entrada tangencial con transición de radio y ranura involuta que incrementa la velocidad de rotación para mejorar la separación vapor‑líquido, reducir espumas y vibraciones; fondo inferior curvo que aumenta la circulación y mejora el intercambio térmico reduciendo la altura del equipo.
• Sistema de condensador: condensadores tubulares combinados en dos etapas, intercambiadores de tubos en espiral (roscados) y enfriadores en serpentín; diseño de doble paso para mejorar la distribución del agua de refrigeración y facilitar la limpieza; dispositivo automático de descarga de condensados; la disposición combinada ofrece recuperaciones de disolventes típicamente superiores al 95–98 % para alcoholes.

Características técnicas / especificaciones:

• Materiales: acero inoxidable compatible con normas alimentarias y farmacéuticas (resistente a la corrosión, diseño higiénico).
• Modo de operación: evaporación asistida por vacío para reducir la temperatura de evaporación y proteger el producto.
• Control: automatización PLC con sensores en tiempo real y ajustes de consigna para temperatura, presión y concentración.
• Intercambio térmico: disposición optimizada de haz de tubos y deflectores para mejorar la transferencia convectiva y reducir incrustaciones.
• Separación vapor‑líquido: ranuras de entrada tangenciales y acción centrífuga dentro del evaporador para minimizar la formación de espuma y vibraciones.
• Configuración de condensadores: intercambiadores tubulares multietapa, espirales y enfriadores en serpentín; puertos de limpieza en carcasa y tubos; diseño de doble paso para mayor eficiencia de refrigeración.
• Recuperación de disolventes: diseño orientado a minimizar pérdidas y permitir el reciclaje de disolventes (recuperación de etanol destacada).
• Escalabilidad: tamaños modulares y opciones personalizables según capacidades de producción.
