Extractor por solvente con etanol

para laboratoriode nicotina

Resumen
Sistema de extracción de nicotina a escala industrial diseñado para extracción por solvente de hojas de tabaco, con control automatizado, recuperación integrada de solvente y modularidad escalable según requisitos de producción.

Características clave

• Extracción eficiente basada en solventes: Compatible con solventes habituales (p. ej., etanol, NO6 Solvent) para maximizar la recuperación de nicotina.
• Alto rendimiento de extracción: Control preciso de temperatura, presión y relación solvente/material para obtener extractos de alta pureza de forma constante.
• Control de proceso avanzado: Automatización PLC para monitorización en tiempo real y ajuste de parámetros, reduciendo la intervención manual.
• Diseño modular y escalable: Módulos configurables desde pequeños lotes hasta grandes volúmenes y ampliables según crecimiento de producción.
• Recuperación integrada de solvente: Unidad de recuperación que minimiza pérdidas y permite la reutilización del solvente para reducir costes y el impacto medioambiental.
• Construcción en acero inoxidable: Acero alimentario 304 / 316L en superficies de contacto que garantiza resistencia a la corrosión y limpieza higiénica.
• Eficiencia energética: Incorporación de medidas para reducir el consumo eléctrico total, incluyendo opciones de recuperación de energía.

Aplicaciones

• Extracción de nicotina de hojas de tabaco para industrias farmacéutica, de vapeo y tabacalera.
• Producción de nicotina de alta pureza para su refinado o formulación en productos posteriores.

Beneficios

• Producción constante de nicotina de alta pureza apta para procesamiento posterior.
• Soluciones personalizables para ajustarse a la capacidad y requisitos del cliente.
• Diseño orientado a la seguridad y cumplimiento normativo con gestión de solventes e higiene.
• Opciones llave en mano que incluyen instalación, formación de operarios y soporte posventa.

Puntos destacados del tanque de extracción y del proceso

• Tanque de extracción multifunción de cuerpo recto con calentamiento por chaqueta segmentada; opciones de calentamiento por vapor en fondo y chaqueta bajo tapa para asegurar distribución térmica uniforme.
• Circulación dinámica con toma filtrada inferior y recirculación por bomba a la parte superior para extracción continua y mejora de rendimientos.
• Condensación en dos etapas o multietapa: condensadores verticales/horizontales, enfriador y separador aceite-agua para optimizar la recuperación de aceites volátiles y nicotina.
• Filtrado con placa de acero inoxidable de dos capas (placa de soporte + placa fina cortada por láser) con acceso articulado para inspección y limpieza.
• Puerta de descarga tipo rodillo neumático con cierre multipunto y pestillo de seguridad para garantizar estanqueidad y seguridad en la descarga.
• Accesorios compatibles con CIP: bola de pulverización rotativa automática, indicadores de temperatura y presión, mirilla a prueba de explosiones, boca de alimentación de apertura rápida.

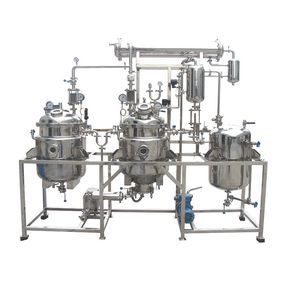

• Componentes del sistema: tanque de extracción, antiespumante, condensador, enfriador, separador aceite-agua, receptor de aceite, colador dúplex, bombas y tuberías de proceso.

Principio de funcionamiento (resumen)

• Los componentes de menor punto de ebullición se vaporizarán primero; los vapores se condensan y separan en fases aceite/agua. El reflujo o la descarga se determina por el proceso. La separación aceite-agua aprovecha las diferencias de densidad para recoger fracciones volátiles y nicotina.

Especificaciones técnicas

• Materiales: acero inoxidable de grado alimentario (cilindro interior 304 / 316L).
• Control: sistema de control automatizado PLC para monitorización del proceso y ajuste de parámetros.
• Compatibilidad de solventes: compatible con solventes de extracción comunes (p. ej., etanol, NO6 Solvent) con unidad de recuperación integrada.
• Filtración: placa filtrante de acero inoxidable de dos capas cortada por láser (soporte 6–8 mm + placa fina 0,6 mm) con acceso articulado para limpieza.
• Calefacción: chaqueta segmentada, entrada de vapor en fondo y chaqueta bajo tapa para control por etapas.
• Descarga: puerta neumática para descarga con bloqueo por rodillo multipunto y anillo rotatorio auto-bloqueante; pestillo de seguridad incluido.
• Condensación y refrigeración: condensadores en dos etapas, enfriador en espiral vertical y separador aceite-agua con puertos de limpieza.
• Mantenimiento: puertos de retrolavado para limpieza de enfriador/condensador/antiespumante; cartucho filtrante extraíble y capacidad de lavado tangencial/CIP.
• Conformidad: diseñado para cumplir normas internacionales de seguridad e higiene; accesorios orientados a GMP disponibles.
